| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ ghép nối hợp nhất duy trì phân cực 1x2,2x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

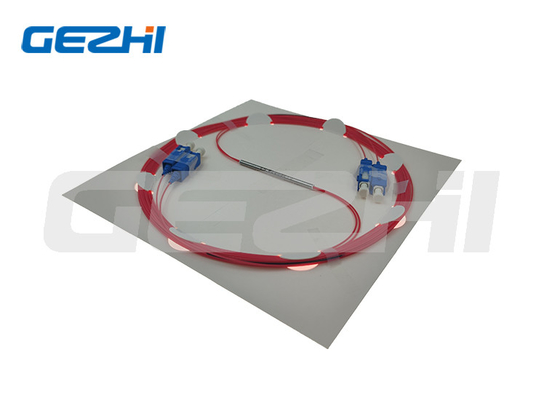

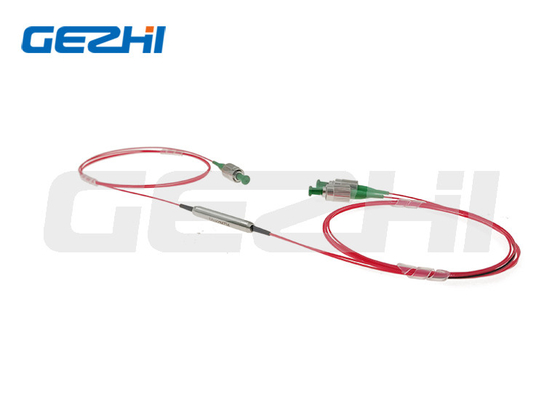

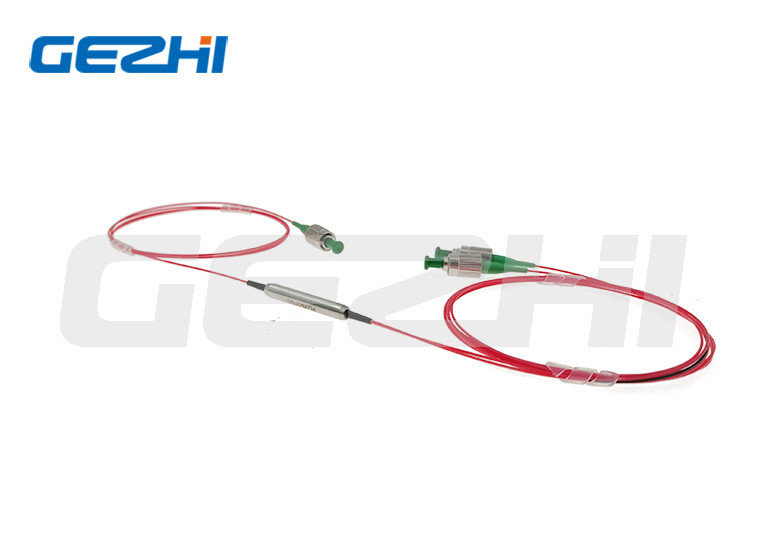

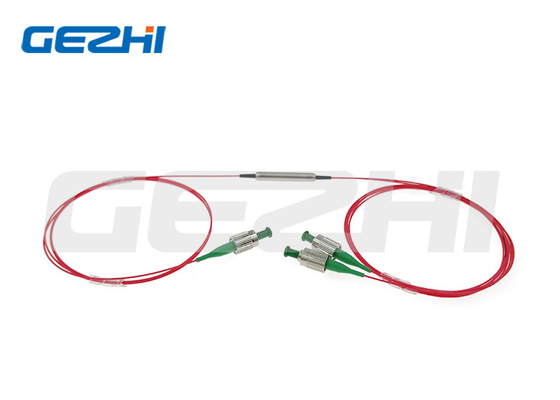

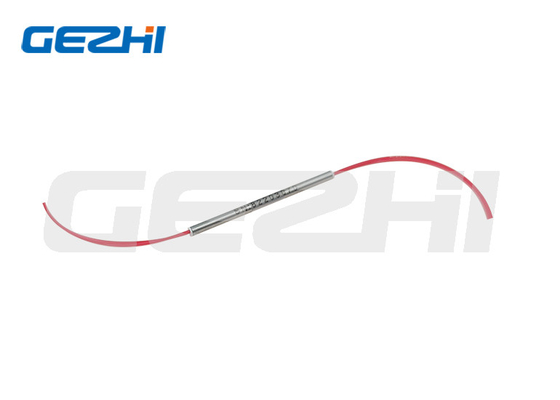

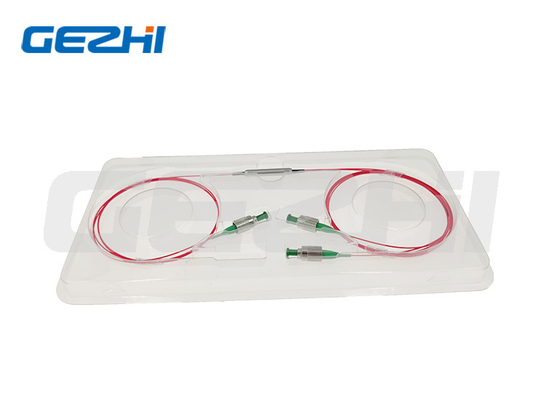

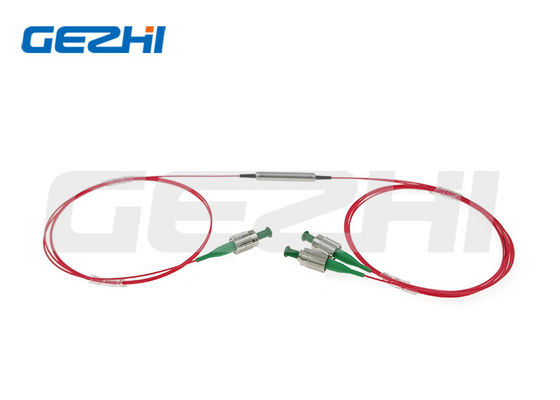

Bộ ghép nối sợi quang duy trì phân cực 525nm, 630nm, 780nm, 850nm, 980nm 1x2,2x2
Tổng quan về sản phẩm
Bộ ghép nối sợi quang duy trì phân cực 1x2,2x2 sử dụng kỹ thuật nung chảy độc đáo và sợi duy trì phân cực để xây dựng bộ ghép nối tiêu chuẩn duy trì phân cực (PMC). Tỷ lệ ghép nối có thể được chọn theo yêu cầu của khách hàng.Nó có tính năng suy hao quá mức thấp, kích thước nhỏ và tỷ lệ tuyệt chủng phân cực cao.PMC được sử dụng rộng rãi cho cảm biến quang và con quay quang, bộ khuếch đại quang.
Ứng dụng
Bộ khuếch đại sợi quang
Giám sát nguồn điện
Dụng cụ sợi quang
ĐẶC TRƯNG
Mất chèn thấp
Mất lợi nhuận cao
Tỷ lệ tuyệt chủng cao
| Thông số | Đơn vị | giá trị | |||||||||||||||
| Kiểu | / | 1x2 hoặc 2x2 | |||||||||||||||
| Bước sóng trung tâm | bước sóng | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Phạm vi bước sóng hoạt động | bước sóng | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| tối đa.Mất mát quá mức | dB | 1.2 | 0,6 | 0,6 | 0,6 | 0,5 | |||||||||||
| Nhấn vào Tỷ lệ khớp nối | % | 1±0,5%, 5±1,0%, 10±2,0% và 50% | |||||||||||||||
| Mất chèn | dB | IL liên quan đến Tỷ lệ khớp nối | |||||||||||||||
| Tỷ lệ tuyệt chủng | dB | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| mất mát trở lại | dB | ≥55 | |||||||||||||||
| Xử lý công suất tối đa (CW) | W | 0,1 | 0,1 | 0,5, 1 hoặc 3 | 0,5, 1 hoặc 3 | 0,5, 1 hoặc 3 | |||||||||||
| Tải trọng kéo | N | ≤5 | |||||||||||||||
| Nhiệt độ hoạt động | ℃ | -5~+75 | |||||||||||||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | |||||||||||||||
| Kích thước gói hàng | mm | φ3x54mm hoặc φ3x60mm | |||||||||||||||
| Dung sai tỷ lệ khớp nối | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0,5 | ±0,6 | ±1,0 | ±1,5 | ±2,0 | ±2,5 | ±3,0 | ±3,5 | ||||||||||
Lưu ý: 1. Bộ ghép cầu chì PM hoạt động cả hai trục, không thể chặn trục nào;tỷ lệ tuyệt chủng thử nghiệm mặc định nằm trên trục chậm.
Các thông số kỹ thuật trên dành cho thiết bị không có đầu nối, Nếu có đầu nối, IL sẽ cao hơn 0,3dB, suy hao trở lại sẽ giảm 5dB và Tỷ lệ tuyệt chủng sẽ giảm 2dB.
2. Đối với các ứng dụng công suất cao >10W, chúng tôi sẽ sử dụng gói tản nhiệt
3. Nếu có ứng dụng xung, vui lòng đảm bảo thông báo cho chúng tôi về năng lượng xung và công suất cực đại.
kích thước
Thông tin đặt hàng
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Bước sóng: | 525=525nm;630=630nm;780=780nm;850=850nm;980=980nm;S=Chỉ định |
| ②Loại cấu hình: | 12=1x2, 22=2x2 |
| ③Tỷ lệ khớp nối: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Chỉ định |
| ④Loại sợi quang: | PM460-HP;PM630-HP;PM780;PM980;S=Chỉ định |
| ⑤Xử lý nguồn: | 0L=0,5W;01=1W;02=2W |
| ⑥Kích thước gói hàng: | S2=3,0x54mm;S3=3,0x60mm;S=Chỉ định |
| ⑦Pigtail Loại: | 00=sợi trần;09=900um lỏng ống |
| ⑧Chiều dài sợi quang: | 08=0,8m;10=1m;S=Chỉ định |
| ⑨Loại đầu nối: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Chỉ định |
|
|
| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ ghép nối hợp nhất duy trì phân cực 1x2,2x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |

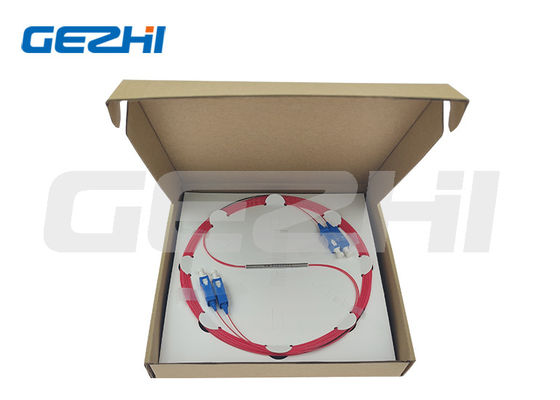

| Chi tiết bao bì: | Hộp giấy |
