| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ ghép bộ lọc 1x2,2x2 PM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

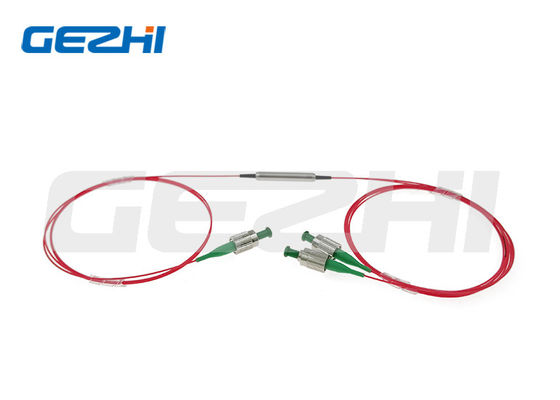

Các nhà cung cấp hàng đầu Bộ ghép nối bộ lọc duy trì phân cực 1x2,2x2 780nm/850nm/980nm/1030nm/1064nm
Tổng quan về sản phẩm
Gezhi Photonics có khả năng kết nối các sợi của bộ tách bộ lọc với tất cả các đầu nối tiêu chuẩn như FC, SC, ST, LC, v.v. và các lớp hoàn thiện (Super PC, Ultra PC, Angled PC [APC], v.v.).Là một nhà tích hợp thành phần, Chúng tôi có thể xây dựng các thành phần bổ sung trực tiếp trên các sợi ghép.Các ví dụ bao gồm các bộ lọc có thể điều hướng, bộ suy giảm thay đổi hoặc bộ chuẩn trực.Bằng cách xây dựng các thiết bị này trực tiếp trên các sợi ghép nối, Gezhi Photonics tiết kiệm cho khách hàng chi phí bổ sung và tổn thất chèn của các đầu nối và bộ điều hợp trung gian, hoặc thời gian và chi phí ghép nối nhiệt hạch.Các thiết bị được chế tạo trực tiếp cũng là cách tốt nhất để duy trì Tỷ lệ tuyệt chủng phân cực cao nhất có thể.

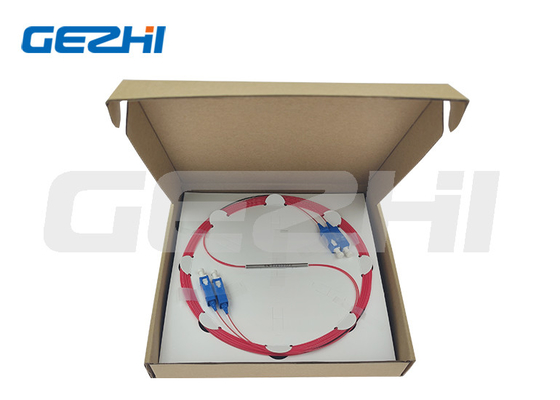

bao bì sản phẩm
| thành phẩm | hộp bên trong | thùng carton |
Ứng dụng
*EDFA & Bộ khuếch đại Roman
* Dụng cụ sợi quang
* Cảm biến sợi quang
ĐẶC TRƯNG
* Mất lợi nhuận cao
* Tỷ lệ tuyệt chủng cao
* Mất chèn thấp
| Thông số | Đơn vị | giá trị | ||||
| Kiểu | / | 1x2 hoặc 2x2 | ||||
| Bước sóng trung tâm | bước sóng | 780 | 850 | 980 | 1030 | 1064 |
| Phạm vi bước sóng hoạt động | bước sóng | ±10 | ±20 | ±20 | ±20 | ±20 |
| Nhấn vào Tỷ lệ khớp nối | % | 1±0,5%, 5±1,0%, 10±2,0% và 50% | ||||
| Mất chèn | dB | IL liên quan đến Tỷ lệ khớp nối | ||||
| Mất mát quá mức | dB | 1x2:≤0,8 ;2x2:≤1,2 | ||||
| Tính đồng nhất (Chỉ dành cho 50/50) | dB | 1x2:≤0,5 ;2x2:≤0,8 | ||||
| Tỷ lệ tuyệt chủng | dB | 1x2:≥20 ;2x2:≥18 | ||||
| mất mát trở lại | dB | ≥50 | ||||
| Xử lý công suất tối đa (CW) | W | 0,5, 1, 2 hoặc 5 | ||||
| Tải trọng kéo | N | ≤5 | ||||
| Nhiệt độ hoạt động | ℃ | -5~+75 | ||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | ||||
Lưu ý:1.Tùy chỉnh có sẵn.Phím căn chỉnh trục chậm mặc định của trình kết nối
Các thông số kỹ thuật trên dành cho thiết bị không có đầu nối, Nếu có đầu nối, IL sẽ cao hơn 0,3dB, suy hao trở lại sẽ giảm 5dB và Tỷ lệ tuyệt chủng sẽ giảm 2dB.
2.Đối với các ứng dụng công suất cao> 10W, chúng tôi sẽ sử dụng gói tản nhiệt
3. Nếu có ứng dụng xung, vui lòng đảm bảo thông báo cho chúng tôi về năng lượng xung và công suất cực đại.
kích thước
Thông tin đặt hàng
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Bước sóng: | 780=780nm;850=850nm;980=980nm;1030=1030nm;1064=1064nm;S=Chỉ định |
| ②Loại cấu hình: | 12=1x2, 22=2x2 |
| ③Tỷ lệ khớp nối: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Chỉ định |
| ④Trục làm việc: | B=Cả hai trục đều hoạt động, F=Trục hoạt động chậm,Trục nhanh bị chặn |
| ⑤Loại sợi quang: | PM780;PM980;S=Chỉ định |
| ⑥Xử lý nguồn: | 0L=0,5W;01=1W;02=2W |
| ⑦Kích thước gói hàng: | S1=5,5x35mm;S=Chỉ định |
| ⑧Pigtail Loại: | 00=sợi trần;09=900um lỏng ống |
| ⑨Chiều dài sợi quang: | 08=0,8m;10=1m;S=Chỉ định |
| ⑩Loại đầu nối: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Chỉ định |
|
|
