| Brand Name: | GEZHI or OEM |
| Số mẫu: | Khớp nối hợp nhất 1x2,2x2 PM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

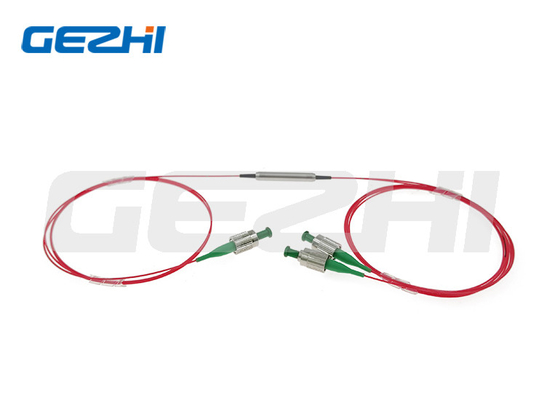

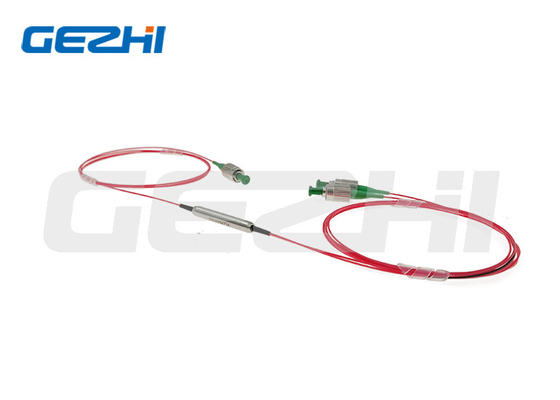

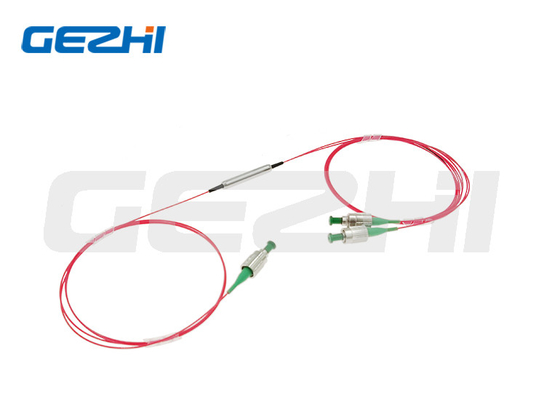

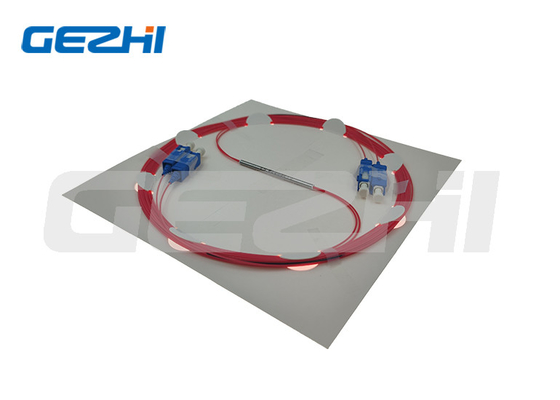

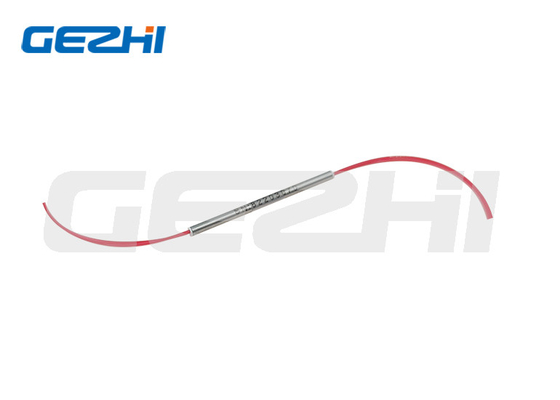

Hàng mới 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM Bộ khuếch đại sợi quang
Tổng quan về sản phẩm
Là một nhà tích hợp thành phần, Chúng tôi có thể xây dựng các thành phần bổ sung trực tiếp trên các sợi ghép.Các ví dụ bao gồm bộ lọc có thể điều hướng, bộ suy hao thay đổi hoặc bộ chuẩn trực. Gezhi Photonics có khả năng kết nối các sợi quang của bộ tách hợp nhất với tất cả các đầu nối tiêu chuẩn như FC, SC, ST, LC, v.v. và các lớp hoàn thiện (Super PC, Ultra PC, Angled PC [ APC], v.v.).Bằng cách xây dựng các thiết bị này trực tiếp trên các sợi ghép nối. Giúp khách hàng tiết kiệm chi phí bổ sung và tổn thất chèn của các đầu nối và bộ điều hợp trung gian, hoặc thời gian và chi phí ghép nối hợp nhất.Các thiết bị được chế tạo trực tiếp cũng là cách tốt nhất để duy trì Tỷ lệ tuyệt chủng phân cực cao nhất có thể.
Thông tin chi tiết sản phẩm
TÍNH NĂNG & Ứng dụng
|
Đặc trưng * Mất chèn thấp * Mất lợi nhuận cao * Tỷ lệ tuyệt chủng cao |
Các ứng dụng * Bộ khuếch đại sợi quang * Giám sát nguồn điện * Dụng cụ sợi quang |
| Thông số | Đơn vị | giá trị | |||||||||||||||
| Kiểu | / | 1x2 hoặc 2x2 | |||||||||||||||
| Bước sóng trung tâm | bước sóng | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| Phạm vi bước sóng hoạt động | bước sóng | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| tối đa.Mất mát quá mức | dB | 0,5 | 0,5 | 0,4 | 0,4 | 0,6 | |||||||||||
| Nhấn vào Tỷ lệ khớp nối | % | 1±0,5%, 5±1,0%, 10±2,0% và 50% | |||||||||||||||
| Mất chèn | dB | IL liên quan đến Tỷ lệ khớp nối | |||||||||||||||
| Tỷ lệ tuyệt chủng | dB | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| mất mát trở lại | dB | ≥55 | |||||||||||||||
| Xử lý công suất tối đa (CW) | W | 0,5, 1 hoặc 3 | |||||||||||||||
| Tải trọng kéo | N | ≤5 | |||||||||||||||
| Nhiệt độ hoạt động | ℃ | -5~+75 | |||||||||||||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | |||||||||||||||
| Kích thước gói hàng | mm | φ3x54mm hoặc φ3x60mm | |||||||||||||||
| Dung sai tỷ lệ khớp nối | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0,5 | ±0,6 | ±1,0 | ±1,5 | ±2,0 | ±2,5 | ±3,0 | ±3,5 | ||||||||||
Lưu ý: 1. Bộ ghép cầu chì PM hoạt động cả hai trục, không thể chặn trục nào;tỷ lệ tuyệt chủng thử nghiệm mặc định nằm trên trục chậm.
Các thông số kỹ thuật trên dành cho thiết bị không có đầu nối, Nếu có đầu nối, IL sẽ cao hơn 0,3dB, suy hao trở lại sẽ giảm 5dB và Tỷ lệ tuyệt chủng sẽ giảm 2dB.
2. Đối với các ứng dụng công suất cao >10W, chúng tôi sẽ sử dụng gói tản nhiệt
3. Nếu có ứng dụng xung, vui lòng đảm bảo thông báo cho chúng tôi về năng lượng xung và công suất cực đại.
kích thước
Thông tin đặt hàng
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Bước sóng: | 1030=1030nm;1064=1064nm;1310=1310nm;1550=1550nm;2000=2000nm;S=Chỉ định |
| ②Loại cấu hình: | 12=1x2, 22=2x2 |
| ③Tỷ lệ khớp nối: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Chỉ định |
| ④Loại sợi quang: | PM980;PM1060;PM1300;PM1550;PM1950;S=Chỉ định |
| ⑤Xử lý nguồn: | 0L=0,5W;01=1W;02=2W |
| ⑥Kích thước gói hàng: | S2=3,0x54mm;S3=3,0x60mm;S=Chỉ định |
| ⑦Pigtail Loại: | 00=sợi trần;09=900um lỏng ống |
| ⑧Chiều dài sợi quang: | 08=0,8m;10=1m;S=Chỉ định |
| ⑨Loại đầu nối: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Chỉ định |
|
|
| Brand Name: | GEZHI or OEM |
| Số mẫu: | Khớp nối hợp nhất 1x2,2x2 PM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |

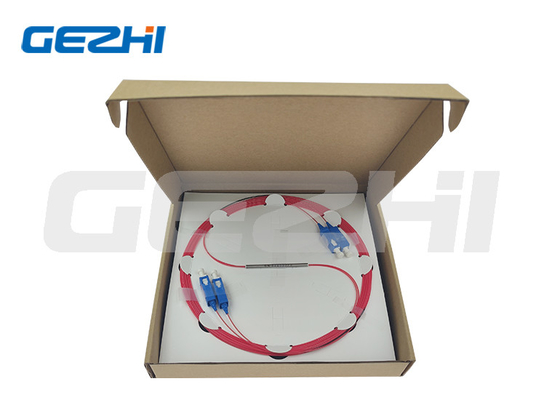

| Chi tiết bao bì: | Hộp giấy |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

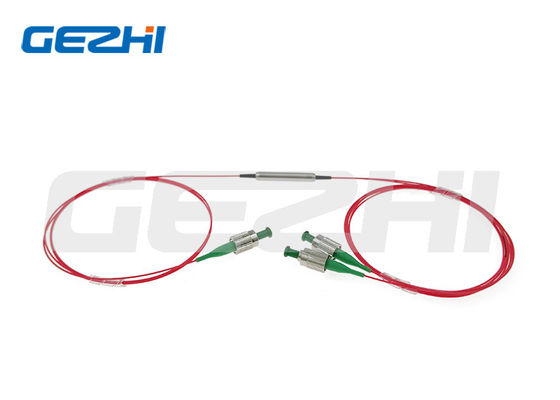

Hàng mới 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM Bộ khuếch đại sợi quang
