| Brand Name: | GEZHI or OEM |
| Số mẫu: | CHIỀU FWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

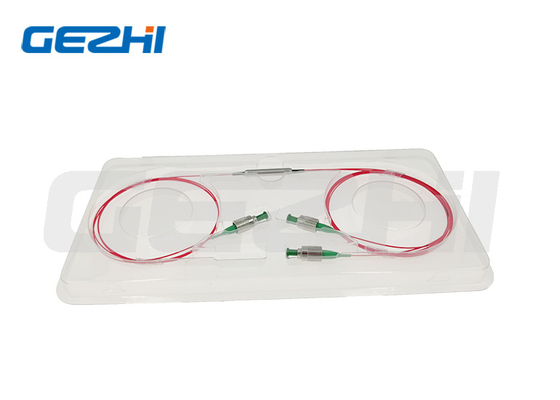

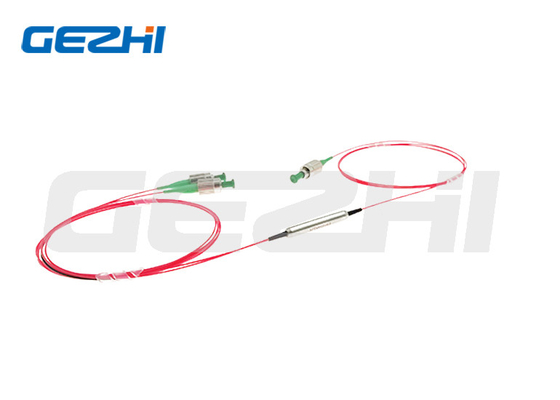

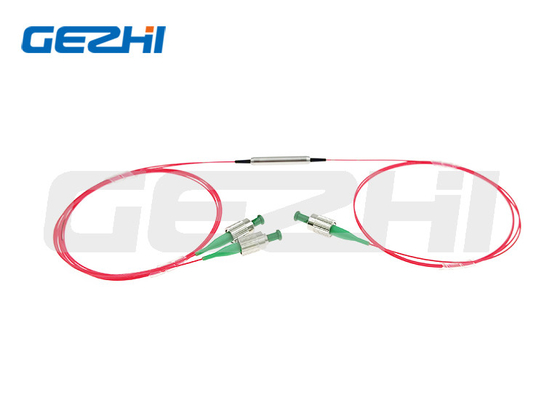

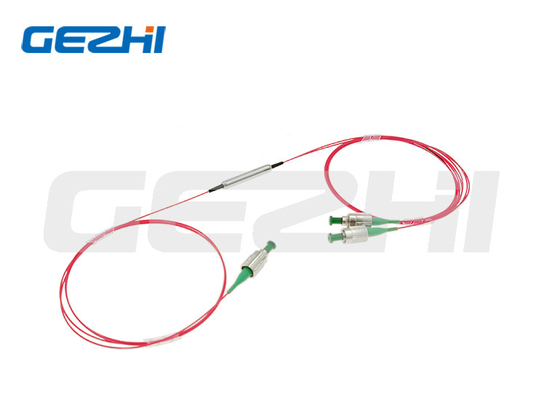

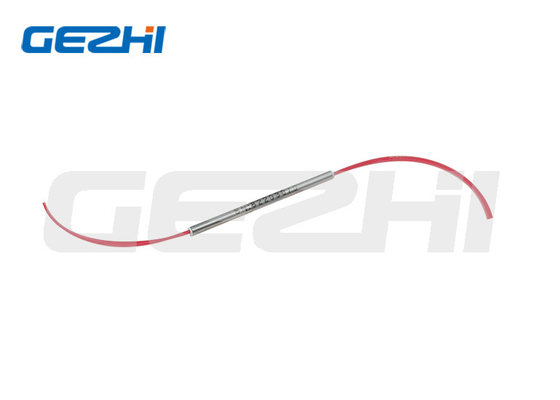

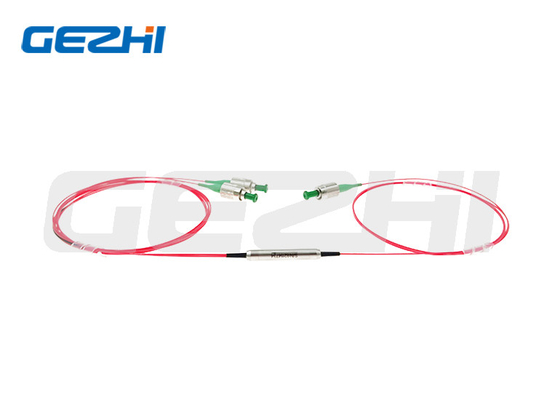

Bộ ghép kênh phân chia bước sóng duy trì phân cực 1x2 cho hệ thống CATV
Tổng quan về sản phẩm
Sê-ri WDM bộ lọc duy trì phân cực cung cấp khả năng ghép kênh phân chia bước sóng trong khi vẫn duy trì phân cực tín hiệu.PM FWDM dựa trên công nghệ bộ lọc màng mỏng ổn định với môi trường và được đặc trưng bởi tỷ lệ tuyệt chủng cao, suy hao chèn thấp và suy hao phản hồi cao.Chúng lý tưởng cho các hệ thống mạng WDM tốc độ cao. Sê-ri WDM bộ lọc duy trì phân cực cung cấp khả năng ghép kênh phân chia bước sóng trong khi vẫn duy trì phân cực tín hiệu.
Ứng dụng
Hệ thống CATV
Mô-đun CWDM/DWDM
Mạng EPON/GPON
Tính năng
Mất chèn thấp
Mất lợi nhuận cao
Độ tin cậy và ổn định cao
Thông số kỹ thuật sản phẩm
| Thông số | Đơn vị | giá trị | ||||||
| Kiểu | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| Bước sóng truyền | bước sóng | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| Bước sóng phản xạ | bước sóng | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
tối đa.Mất chèn ở 23℃ |
Kênh truyền dẫn | dB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | |
| Kênh phản ánh | dB | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | ||
| tối thiểuCách ly đường truyền @Reflection | dB | 30 | 30 | 30 | 30 | 25 | ||
| tối thiểuCách ly phản xạ @Transmission | dB | 15 | 15 | 15 | 15 | 12 | ||
| tối đa.Độ phẳng của kênh | dB | 0,4 | ||||||
|
tối thiểuTỷ lệ tuyệt chủng ở 23℃ |
Kênh truyền dẫn | dB | 20 | |||||
| Kênh phản ánh | dB | 18 | ||||||
| tối đa.Ổn định nhiệt bước sóng | nm/℃ | 0,003 | ||||||
| tối đa.Chèn mất ổn định nhiệt | dB/℃ | 0,005 | ||||||
| tối thiểuMất mát trở lại ở 23 ℃ | dB | 50 | ||||||
| tối đa.Xử lý nguồn (CW) | mW | 500 | ||||||
| tối đa.Tải trọng kéo | N | 5 | ||||||
| Nhiệt độ hoạt động | ℃ | 0~+70 | ||||||
| Nhiệt độ bảo quản | ℃ |
-40~+85 |
||||||
Với các đầu nối, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB.
Phím kết nối được căn chỉnh với trục chậm.
kích thước
Thông tin đặt hàng
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - Bước sóng: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Đã chỉ định |
| 2 - Loại máy bơm: | F=Tiến, B=Lùi |
| 3 - Trục làm việc cho tuyến tín hiệu: | B=Cả hai trục đều hoạt động, F=Trục nhanh bị chặn |
| 444 - Loại sợi cho Com & Pass: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Đã chỉ định |
| 555 - Loại sợi cho Tham chiếu: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Đã chỉ định |
| 6 - Kích thước gói hàng: | 0=φ5,5x35mm, S=Đã chỉ định |
| 7 - Kiểu bím tóc: | 0=sợi trần, 1=900μm ống rời |
| 8 - Chiều dài sợi quang: | 0,8=0,8m, 1,0=1m, S=Quy định |
| 999 - Loại đầu nối: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định |
|
|
