| Brand Name: | GEZHI or OEM |
| Số mẫu: | PM CWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

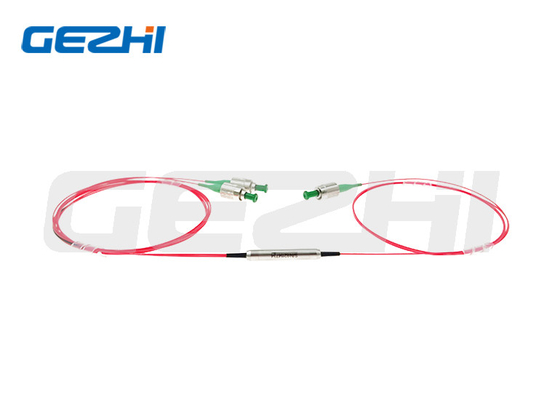

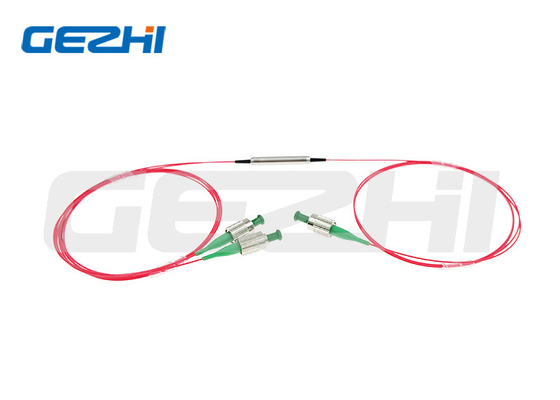

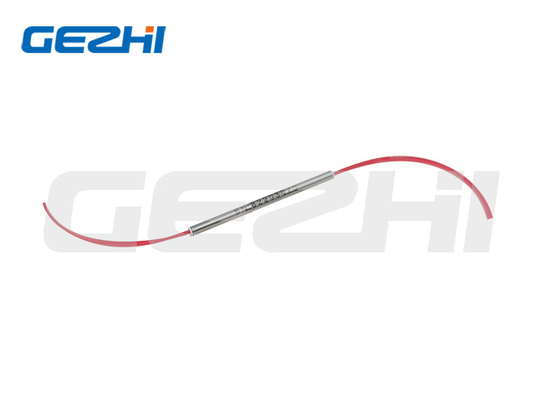

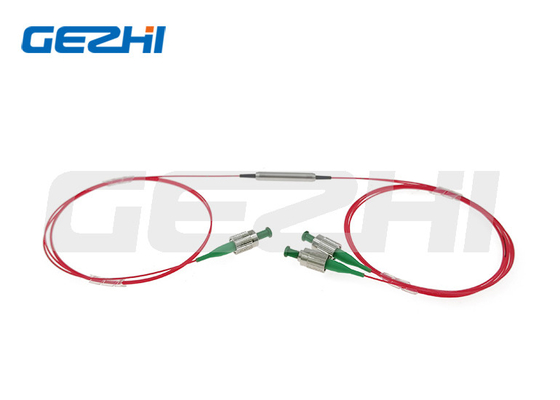

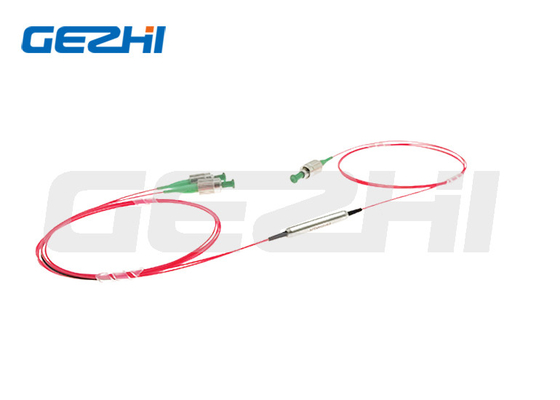

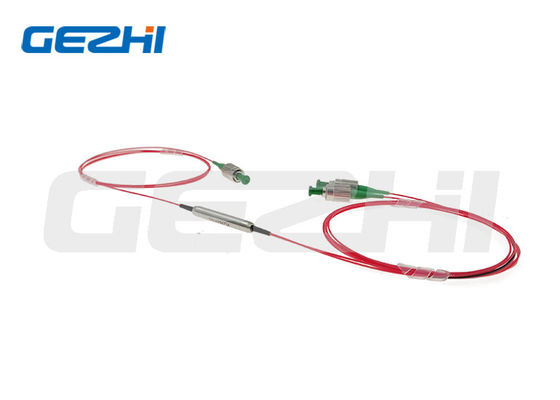

Phân cực 1260nm~1620nm Duy trì WDM thô cho Mạng CWDM/OADM
Tổng quan về sản phẩm
Bộ lọc ghép kênh phân chia theo bước sóng Corse duy trì phân cực được thiết kế và sản xuất theo tiêu chuẩn quốc tế.Các thiết bị sử dụng bộ lọc màng mỏng ổn định với môi trường và công nghệ đóng gói tiên tiến để đạt được băng thông rộng, suy hao chèn thấp, cách ly kênh cao và ổn định môi trường tuyệt vời.Chúng có thể được sử dụng riêng lẻ để thực hiện chức năng thêm hoặc loại bỏ một kênh hoặc có thể được xếp thành chuỗi cho các ứng dụng đa kênh trong các hệ thống CWDM.Nó cũng được sử dụng để chặn các tín hiệu nhiễu không mong muốn trong EDFA và hệ thống laser sợi quang.
Các thành phần được đặc trưng với khả năng cách ly cao, suy hao chèn thấp, tỷ lệ tuyệt chủng cao, ổn định môi trường tuyệt vời và khả năng xử lý công suất cao.
Ứng dụng
Hệ thống CWDM
Mô-đun CWDM/OADM
Mạng CWDM/OADM
Tính năng
Mất chèn & cách ly thấp
Mất lợi nhuận cao
Độ tin cậy và ổn định cao
Chiều rộng truyền rộng
Thông số kỹ thuật sản phẩm
| Thông số | Đơn vị | giá trị | |
| Bước sóng trung tâm | bước sóng | ITU hoặc ITU+1 | |
| Bước sóng hoạt động | bước sóng | 1260~1460 hoặc 1460~1620 hoặc 1260~1620 | |
| Không gian kênh | bước sóng | 20 | |
| tối thiểuBăng thông kênh @λc | bước sóng | ±6,5 | |
| tối đa.Độ phẳng của kênh | bước sóng | 0,4 | |
| tối đa.Mất chèn ở 23 ℃ | Kênh truyền dẫn | dB | 0,6 |
| Kênh phản ánh | dB | 0,4 (1260~1460 hoặc 1460~1620) hoặc 0,6 (1260~1620) | |
| tối thiểuCách ly ở 23℃ | Kênh liền kề | dB | 30 |
| Kênh không liền kề | dB | 40 | |
| Kênh phản ánh | dB | 12 | |
| tối thiểumất mát trở lại | dB | 50 | |
| tối thiểuTỷ lệ tuyệt chủng ở 23oC | dB | 20 | |
| tối đa.Ổn định nhiệt bước sóng | nm/℃ | 0,003 | |
| tối đa.Chèn mất ổn định nhiệt | dB/℃ | 0,005 | |
| tối đa.Xử lý nguồn (CW) | mW | 500 | |
| Nhiệt độ hoạt động | ℃ | 0~+70 | |
| Nhiệt độ bảo quản | ℃ | -40~+85 | |
Với đầu nối, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB.
Phím kết nối được căn chỉnh với trục chậm.
kích thước
Thông tin đặt hàng
| PMCWDM-11-234-555-67-8-999 | |
| 11 - Bước sóng trung tâm: | 27=1270nm hoặc 1271nm,..., 61=1610nm hoặc 1611nm, SS=Đã chỉ định |
| 2 - Bước sóng hoạt động: | F=Toàn sóng (1260nm~1620nm), H=Nửa sóng (1260~1460 hoặc 1460~1620) |
| 3 - Loại cổng: | 3=1x2 |
| 4 - Trục làm việc cho Signal: | B=Cả hai trục đều hoạt động, F=Trục nhanh bị chặn |
| 555 - Loại sợi: | 001=PM1550, 002=PM1310, SSS=Đã chỉ định |
| 6 - Kích thước gói hàng: | 0=φ5,5x35mm, S=Đã chỉ định |
| 7 - Kiểu bím tóc: | 0=250μm sợi trần, 1=900μm ống rời |
| 8 - Chiều dài sợi quang: | 0,8=0,8m, 1,0=1m, S=Quy định |
| 999 - Loại đầu nối: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định |
|
|
