| Brand Name: | GEZHI or OEM |
| Số mẫu: | Chiều WDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây |
Tổng quan về sản phẩm Bộ lọc PM WDM

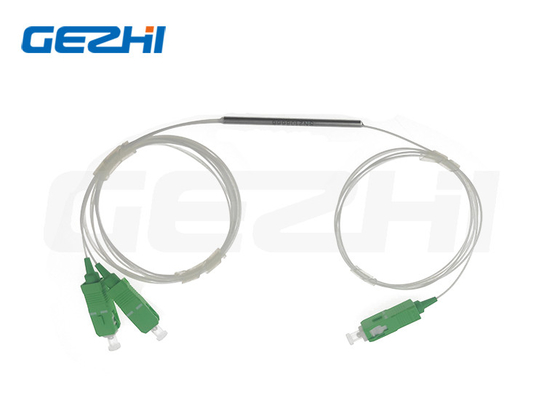

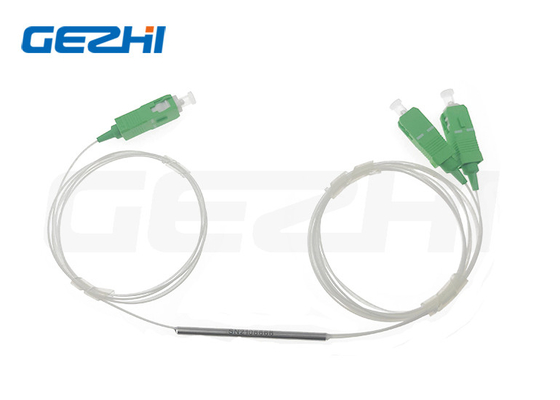

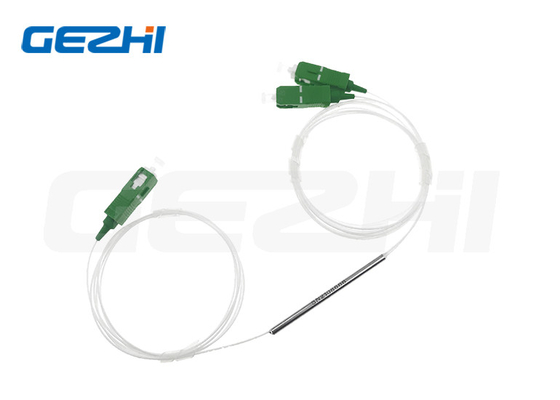

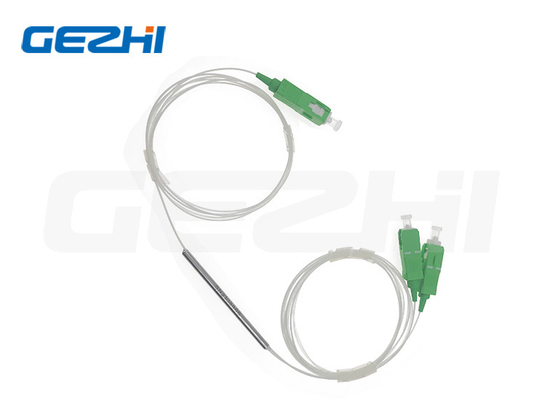

Bộ lọc duy trì phân cực công suất cao sợi quang có thể tùy chỉnh WDM (tối đa 20W) cho mô-đun CWDM / DWDM
Bộ lọc duy trì phân cực WDM
Bộ lọc duy trì phân cực GEZHI Sê-ri WDM cung cấp ghép kênh phân chia bước sóng trong khi vẫn duy trì phân cực tín hiệu.PM FWDM dựa trên công nghệ bộ lọc màng mỏng ổn định với môi trường và được đặc trưng bởi tỷ lệ tuyệt chủng cao, suy hao chèn thấp và suy hao phản hồi cao.Chúng lý tưởng cho các hệ thống mạng WDM tốc độ cao.
Tính năng & Ứng dụngcủaBộ lọc PM WDM
Đặc trưng
Mất chèn thấp
Tỷ lệ tuyệt chủng cao
Cách ly cao
Xử lý công suất cao
Độ ổn định và độ tin cậy cao
Các ứng dụng
Hệ thống CATV
Mô-đun CWDM/DWDM
Mạng EPON/GPON
truyền thông
Giám sát trong các hệ thống mạch lạc
thông số kỹ thuật củaBộ lọc PM WDM
|
Thông số |
Đơn vị |
giá trị |
|||||
|
Kiểu |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
Bước sóng truyền |
bước sóng |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
|
|
Bước sóng phản xạ |
bước sóng |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
|
|
tối đa.Mất chèn ở 23 ℃ |
Kênh truyền dẫn |
dB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
|
Kênh phản ánh |
dB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
|
tối thiểuCách ly đường truyền @Reflection avelength |
dB |
30 |
30 |
30 |
30 |
25 |
|
|
tối thiểuCách ly phản xạ @Transmission avelength |
dB |
15 |
15 |
15 |
15 |
12 |
|
|
tối đa.Độ phẳng của kênh |
dB |
0,4 |
|||||
|
tối thiểuTỷ lệ tuyệt chủng ở 23℃ |
Kênh truyền dẫn |
dB |
20 |
||||
|
|
Kênh phản ánh |
dB |
18 |
||||
|
tối đa.Ổn định nhiệt bước sóng |
nm/℃ |
0,003 |
|||||
|
tối đa.Chèn mất ổn định nhiệt |
dB/℃ |
0,005 |
|||||
|
tối thiểuMất mát trở lại ở 23 ℃ |
dB |
50 |
|||||
|
tối đa.Xử lý nguồn (CW) |
W |
1, 3, 5, 10, 20 hoặc Chỉ định |
|||||
|
tối đa.Tải trọng kéo |
N |
5 |
|||||
|
Nhiệt độ hoạt động |
℃ |
0~+70
|
|||||
|
Nhiệt độ bảo quản |
℃ |
-40~+85 |
|||||
|
Với các đầu nối, công suất xử lý chỉ là 1W, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB. |
|||||||
|
Phím kết nối được căn chỉnh với trục chậm. |
|||||||
Kích thước
Thông tin đặt hàng củaBộ lọc PM WDM
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (Loại sợi PM) HPFWDM-1111-23-444-555-67-8-999-AABB (Loại sợi quang SM) |
|
| 1111 - Bước sóng: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Đã chỉ định |
| 2 - Loại máy bơm: | F=Tiến, B=Lùi |
| 3 - Trục làm việc cho tuyến tín hiệu: | B=Cả hai trục đều hoạt động, F=Trục nhanh bị chặn |
| 444 - Loại sợi cho Com & Pass: | 001=PM1550, 003=PM980,045=PM1950, SSS=Đã chỉ định |
| 555 - Loại sợi cho Tham chiếu: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Đã chỉ định |
| 6 - Kích thước gói hàng: | 0=φ5,5x35mm (≤5W), 1=70x12x8mm, S=Đã chỉ định |
Câu hỏi thường gặp
Câu hỏi 1: Tôi có thể đặt hàng mẫu Bộ lọc duy trì phân cực WDM không?Moq của bạn là gì?
A1: Đơn đặt hàng mẫu được chào đón để kiểm tra và kiểm tra chất lượng.Chúng tôi không MOQ, mẫu 1 cái có sẵn.Các mẫu hỗn hợp cũng được chấp nhận.
Q2: Thời gian giao hàng là gì?
A2: Thời gian giao hàng bình thường là khoảng 1 tuần, Đối với số lượng lớn và các sản phẩm đặc biệt.Vui lòng kiểm tra thời gian dẫn với doanh số bán hàng của chúng tôi.
tiêu biểu.Nhưng chúng tôi giữ cổ phiếu cho một số sản phẩm, có thể vận chuyển 1-3 ngày sau khi nhận được thanh toán.
Câu 3: Các điều khoản thanh toán của Bảo trì phân cực là gìLọc WDM?
A3: Thời hạn thanh toán: T / T, Paypal, Western Union, thanh toán bằng tiền mặt, Alibaba, v.v.
Q4: Thời gian bảo hành của bạn là gìLọc WDM?
A4: Bảo hành 3 năm.
Câu 5: Tôi có thể sử dụng logo, nhãn và gói hàng của riêng mình không?
A5: Có, chúng tôi có thể cung cấp dịch vụ OEM theo yêu cầu của bạn, nhãn sản phẩm thiết kế, logo, PN, SN, gói.
|
|
