| Brand Name: | GEZHI or OEM |
| Số mẫu: | Mô-đun AAWG 40 kênh |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

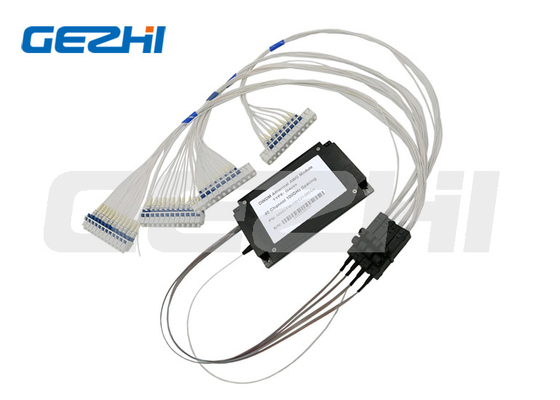

Đầu phẳng/Bộ lọc Gaussian Mô-đun AAWG 40 kênh Mô-đun AWG Athermal 40 CH 100GHz
Mô tả Sản phẩm
Bộ ghép kênh DWDM (Mux) và bộ tách kênh (DeMux) 40 kênh gắn trên giá của Gezhi Photonics cung cấp giải pháp tuyệt vời để tiết kiệm cơ sở hạ tầng bằng cách tổng hợp 40 bước sóng khác nhau trên một sợi quang.Các sản phẩm 1U này là giao thức minh bạch.Tất cả 40 kênh đều ở băng tần C với khoảng cách 100 GHz giữa các kênh sử dụng công nghệ AWG Gaussian chất lượng cao.
Các ứng dụng
mạng lưới tàu điện ngầm
trung tâm dữ liệu
Truy cập mạng
ứng dụng CATV
Mạng WDM
viễn thông
Đặc trưng
Cách ly cao Suy hao chèn thấp Nguồn điện kép Có thể được quản lý bằng bảng điều khiển và NMS Đường dẫn quang không có expoxy Tổng nhiễu xuyên âm tích hợp thấp Độ ổn định và độ tin cậy tuyệt vời Độ chính xác và độ ổn định của bước sóng tuyệt vời Thiết kế mạch nhiệt
thông số kỹ thuật
|
Tham số
|
Giá trị
|
|
số kênh
|
40
|
|
Khoảng cách kênh
|
100Ghz
|
|
Bước sóng hoạt động
|
ban nhạc C
|
|
Tần số băng thông
|
±0,1nm
|
|
Độ chính xác bước sóng
|
±50 chiều
|
|
Mất chèn
|
<6.0dB
|
|
Tính nhất quán của chèn mất
|
<1,2dB
|
|
chèn mất độ phẳng
|
<0,5dB
|
|
Băng thông 0,5dB
|
> 0,2nm
|
|
Băng thông 1dB
|
>0,4nm
|
|
Băng thông 3dB
|
>0,6nm
|
|
Băng thông 20dB
|
<1,2nm
|
|
Cách ly kênh liền kề
|
≥25dB
|
|
Cách ly kênh không liền kề
|
≥30dB
|
|
Tổng số xuyên âm
|
22dB
|
|
mất mát trở lại
|
≥40dB
|
|
Mất mát phụ thuộc phân cực
|
<0,5p
|
|
Phân cực chế độ phân tán
|
<0,5p
|
|
Công suất quang tải tối đa
|
24dBm
|
|
Phạm vi giám sát của điện quang
|
-35dBm ~ +23dBm
|
|
Biểu mẫu kết nối
|
LC/UPC
|
|
Nhiệt độ hoạt động
|
-10~+65℃
|
|
Độ ẩm tương đối
|
95%
|
|
kích thước
|
Tủ rack 1U 19 inch (440 x 220 x 44mm)
|
|
|
