| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-MxN-MOS200x |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây |
Tổng quan về sản phẩm Rackmount Switch quang Matrix
Bộ chuyển mạch quang gắn trên giá đỡ ma trận MxN có độ ổn định cao cho mạng quang

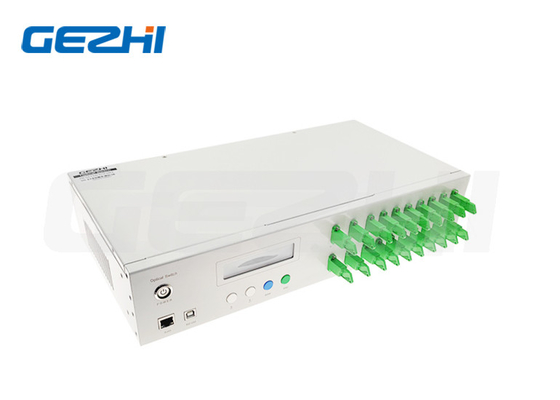

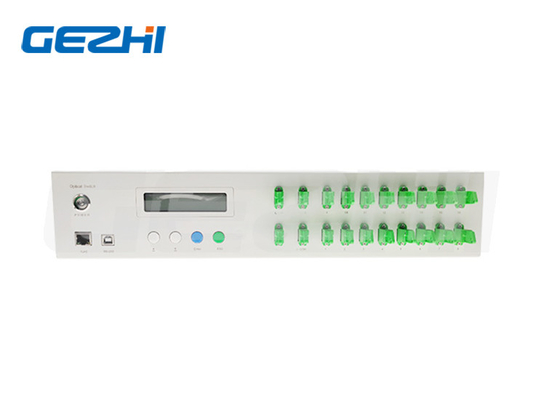

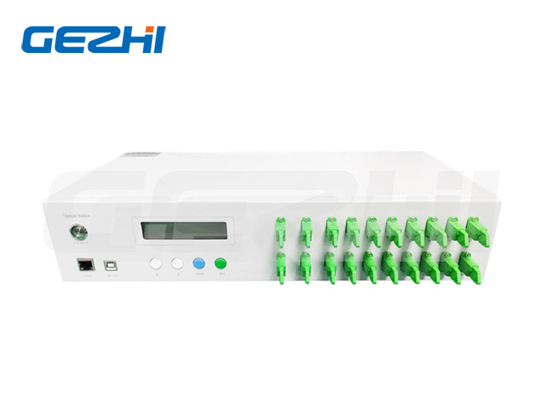

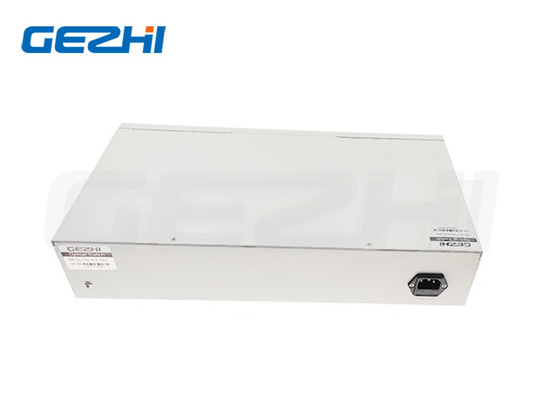

Công tắc quang ma trận Rackmount
Công tắc quang ma trận là công tắc ma trận quang hoàn toàn không chặn, hiệu suất cao, có sẵn với số lượng cổng từ 4x4 đến 128x128.Nó đã được chứng minh trong các ứng dụng và lĩnh vực quốc phòng thách thức nhất đã được chứng minh trong nhiều ứng dụng thương mại bởi các nhà sản xuất thiết bị mạng lớn, chúng được thiết kế để đáp ứng nhu cầu về hiệu suất, bảo mật và độ tin cậy cao nhất của các ứng dụng quan trọng với tổn thất quang học thấp, thấp yêu cầu năng lượng và tốc độ chuyển mạch nhanh.
Có thể tùy chỉnh bước sóng, loại sợi quang, kênh đầu vào và đầu ra.
GEZHI Photonics sản xuất đầy đủ các công tắc quang ma trận như 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20...... Công tắc quang ma trận 128x128, v.v.
Tính năng & Ứng dụng của Switch quang ma trậngiá đỡ
Đặc trưng
*SerialNet, Độ tin cậy cao, Độ ổn định cao
* Bảng hiển thị LED.Hiển thị trực quan, vận hành thuận tiện
* Tín hiệu truyền trong suốt.Độ ổn định và độ tin cậy cao
*Kênh và khoảng thời gian quét tự động có thể được thiết lập
* Điều khiển RS232 và Quản lý từ xa Ethernet RJ45
Các ứng dụng
* PHÙ HỢP
* Đo lường tự động
* Hệ thống giám sát và bảo trì cáp giám sát từ xa mạng quang
Thông số kỹ thuật của Switch quang ma trậngiá đỡ
| Tham số | Đơn vị | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Dải bước sóng | bước sóng | 1260~1650 | |||||||||
| bước sóng thử nghiệm | bước sóng | 1310/1550 | |||||||||
| Mất chèn | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤2,0 | ≤2,0 | ≤2,5 |
| mất mát trở lại | dB | SM ≥ 50 | |||||||||
| xuyên âm | dB | ≤-55 | |||||||||
| PĐL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Độ lặp lại | dB | ≤0,02 | |||||||||
| Cả đời | lần | >107 | |||||||||
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤8 (Kênh liền kề) | |||||||||
| điện quang | mW | ≤500 | |||||||||
| Kết nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh | |||||||||
| Cổng giám sát | / | RJ45, RS232 | |||||||||
| Cung cấp năng lượng làm việc (Phích cắm Tyep) | V | AC:220V (50/60Hz) hoặc DC:36V~72V | |||||||||
| Nhiệt độ hoạt động | ℃ | -10~+60 | |||||||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | |||||||||
| giá đỡ | mm | 19” Giá treo 1U , 2U, 3U hoặc 4U | |||||||||
Phác thảo bản đồ Rackmount chuyển mạch quang ma trận
| OSW | Cách thức | bước sóng | Bưu kiện | Loại sợi | Đường kính sợi | Kết nối |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=Đặc điểm |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Chỉ định |
Giá treo 1U=1U Giá treo 2U=2U Giá treo 3U=3U Giá treo 4U=4U S=Chỉ định |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Chỉ định |
AC=Đơn 85~265V DC=Đơn 36~72V AA=Kép 85~265V DD=Dual 36~72V QUẢNG CÁO=AC85~265V+DC36~75V |
00=Không có FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Chỉ định |
Băng hình
|
|
