| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-MxN-MOS100x |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

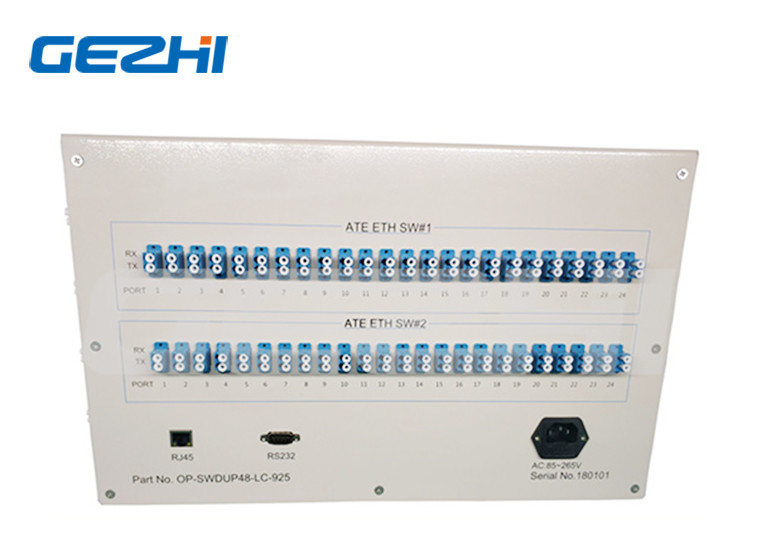

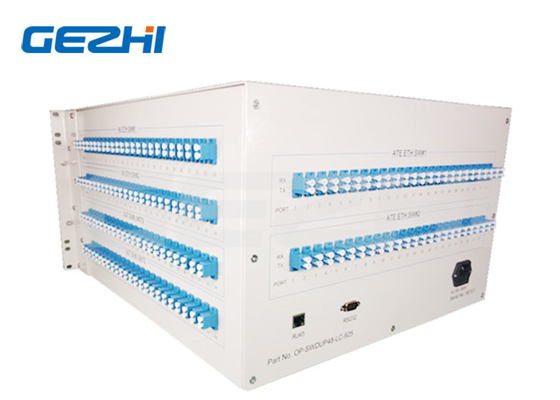

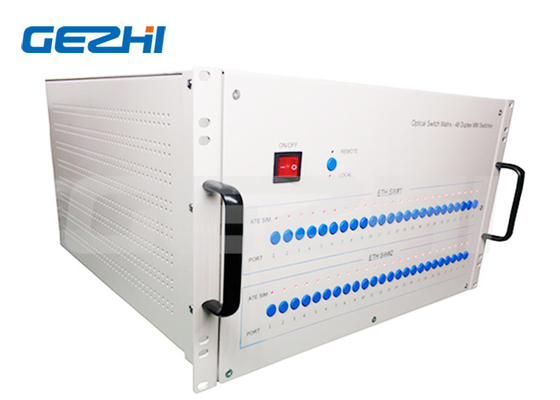

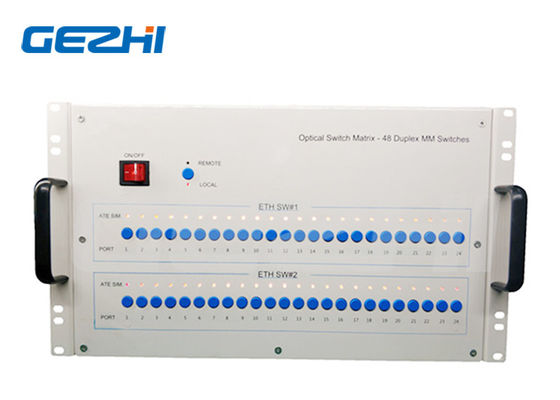

Tổng quan về sản phẩm48*Công tắc quang ma trận Rackmount
Giá đỡ công tắc quang ma trận 48 * 2x4 để bảo trì hệ thống
Giá đỡ công tắc quang 48 chiếc 2x4 (D1x2)
Công tắc quang này là một loại thiết bị điều khiển đường dẫn ánh sáng.phát một đường dẫn ánh sáng điều khiển và chuyển đổi đường dẫn ánh sáng.48-D1X2-U bao gồm 48 miếng kết hợp đường dẫn ánh sáng công tắc đồng bộ 2x4 của công tắc quang cơ học, công tắc điều khiển đường dẫn ánh sáng công tắc quang có thể là 48 nút trên bảng điều khiển, cũng có thể thông qua chế độ giao tiếp cổng nối tiếp RS - 232 tầm ngắn hoặc giao tiếp Ethernet RJ45 từ xa bằng cách gửi đường dẫn ánh sáng của công tắc điều khiển lệnh được điều khiển theo chương trình, trạng thái thiết bị của đường dẫn ánh sáng bằng đèn xanh và đèn đỏ hiển thị đường dẫn ánh sáng.
Chúng tôi có thể sản xuất bước sóng tùy chỉnh, kênh cấu hình, loại sợi quang, loại đầu nối, v.v.
Tính năng & Ứng dụng của48*Công tắc quang ma trận 2x4giá đỡ
Đặc trưng
SerialNet, Độ tin cậy cao, Độ ổn định cao
Bảng hiển thị LED.Hiển thị trực quan, vận hành thuận tiện
Tín hiệu truyền trong suốt.Độ ổn định và độ tin cậy cao
Kênh và khoảng thời gian quét tự động có thể được thiết lập
Điều khiển RS232 và Quản lý từ xa Ethernet RJ45
Các ứng dụng
PHÙ HỢP
Đo lường tự động
Giám sát từ xa mạng quang
Hệ thống giám sát và bảo trì cáp
thông số kỹ thuật của48*Công tắc quang ma trận 2x4giá đỡ
| Tham số | Đơn vị | 48*2x4 |
| Dải bước sóng | bước sóng | 1260~1650 hoặc tùy chỉnh |
| bước sóng thử nghiệm | bước sóng | 1310/1550 hoặc tùy chỉnh |
| Mất chèn (Tối đa) | dB | ≤1,5 |
| mất mát trở lại | dB | SM ≥ 50 |
| xuyên âm | dB | ≤-55 |
| PĐL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Độ lặp lại | dB | ≤0,02 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 (Kênh liền kề) |
| điện quang | mW | ≤500 |
| Loại sợi | ô | 9/125 |
| Kết nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh |
| Cổng giám sát | / | RJ45 & RS232 hoặc tùy chỉnh |
| Cung cấp năng lượng làm việc (Phích cắm Tyep) | V | AC:220V (50/60Hz) hoặc DC:36V~72V |
| Nhiệt độ hoạt động | ℃ | -10~+60 |
| Nhiệt độ bảo quản | ℃ | -40~+85 |
| Kích thước giá đỡ | mm | 6U: 483x500x267mm |
Tập lệnh củaCông tắc quang ma trận Rackmount
| Tên | Hướng dẫn | Mô tả |
| Đặt kênh chuyển mạch quang |
Gửi: |
Thiết lập 01 kênh chuyển đổi quang sang ON , trả lại thành công. |
| Trả về1: |
||
| Gửi: |
Thiết lập 01 kênh chuyển đổi quang thành TẮT , trả lại thành công. |
|
| Trả về1: |
||
| Gửi: |
Thiết lập kênh chuyển mạch quang 48 thành BẬT , trả lại thành công. |
|
| Trả về1: |
||
| Gửi: |
Thiết lập kênh chuyển mạch quang 48 thành TẮT, trở lại thành công. |
|
| Trả về1: |
||
| Gửi: |
Thiết lập tất cả kênh chuyển mạch quang thành BẬT, trả về thành công. | |
| Trả về1: |
||
| Gửi: |
Thiết lập tất cả các kênh chuyển mạch quang thành TẮT, trả về thành công. | |
| Trả về1: |
||
| Truy vấn kênh chuyển mạch quang | Gửi: |
Truy vấn kênh chuyển mạch quang, trả về thành công; 1111111111111111: Là trạng thái tất cả công tắc quang (0:ON, 1:OFF). |
| Trở lại: |
||
|
Đặt IP địa chỉ |
Gửi: | Thiết lập địa chỉ IP thành 192.168.1.100, trả về thành công. |
| Trở lại: |
||
| Truy vấn địa chỉ IP | Gửi: |
Truy vấn địa chỉ IP, trả về thành công 192.168.1.100: Địa chỉ IP tới 192.168.1.100 |
| Trở lại: | ||
| Đặt số cổng | Gửi: |
Thiết lập số cổng thành 5000, trả về thành công |
| Trở lại: |
||
| Số cổng truy vấn | Gửi: |
Truy vấn số cổng, trả về thành công 5000: số cổng tới 5000 |
| Trở lại: |
||
| Đặt mặt nạ mạng con | Gửi: |
Thiết lập mặt nạ mạng con thành 255.255.255.0, trả lại thành công |
| Trở lại: |
||
| Truy vấn mặt nạ mạng con | Gửi: | Truy vấn mặt nạ mạng con, trả về thành công 255. 255. 255.0:mặt nạ mạng con cho 255. 255.255.0 |
| Trở lại: | ||
| Đặt Cổng mặc định | Gửi: |
Thiết lập cổng mặc định thành 192.168.1.1, được trả lại thành công |
| Trở lại: |
||
|
Truy vấn cổng mặc định |
Gửi: |
Truy vấn cổng mặc định, được trả lại thành công 192.168.1.1: cổng mặc định tới 192.168.1.1
|
| Trở lại: | ||
| Đặt tốc độ Baud | Gửi: |
Đặt tốc độ truyền thành 9600, được trả về thành công |
| Trở lại: |
||
| Tốc độ truyền truy vấn | Gửi: |
Truy vấn tốc độ truyền, trả về thành công 9600: tốc độ truyền thành 9600
|
|
Trở lại:
|
||
| Khởi động lại thiết bị | Gửi: |
Thiết lập khởi động lại thiết bị, trở lại thành công |
| Trở lại: |
||
| Truy vấn thông tin thiết bị | Gửi: |
Truy vấn thông tin thiết bị , đã trả về thành công; Mô hình:48-2X4-U Dải bước sóng:1260~1650nm Loại sợi quang:SM,9/125um Đầu nối:LC/UPC Cung cấp năng lượng làm việc :AC:85~265V |
| Trở lại: | ||
| Phiên bản truy vấn | Gửi: |
Truy vấn phiên bản, trở lại thành công Phiên bản phần cứng: V1.0.1 PHẦN MỀM: V1.0.1 |
| Trở lại: |
| OSW | Cách thức | bước sóng | Bưu kiện | Loại sợi | Đường kính sợi | Kết nối |
|
48*2x4 S=Đặc điểm |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Chỉ định |
Giá treo 1U=1U Giá treo 2U=2U Giá treo 3U=3U Giá treo 4U=4U S=Chỉ định |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Chỉ định |
AC=Đơn 85~265V DC=Đơn 36~72V AA=Kép 85~265V DD=Dual 36~72V QUẢNG CÁO=AC85~265V+DC36~75V |
00=Không có FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Chỉ định |
Băng hình
|
|
