| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-ADE200x |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây |
Tổng quan sản phẩm của AAWG DWDM Module

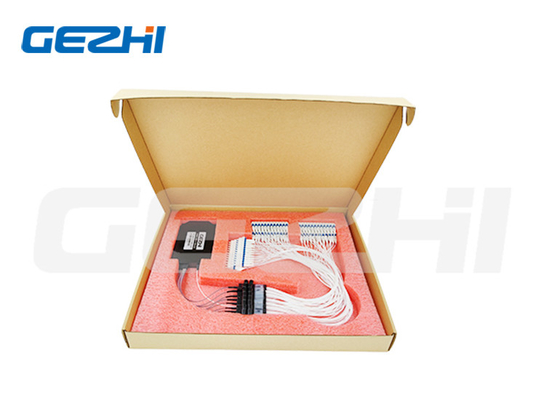

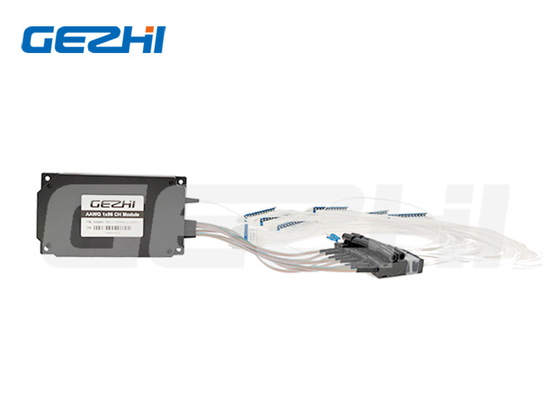

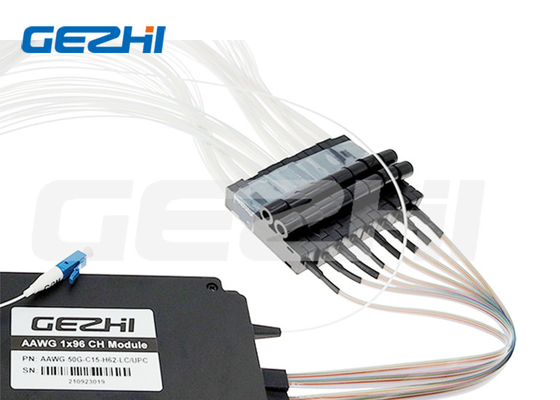

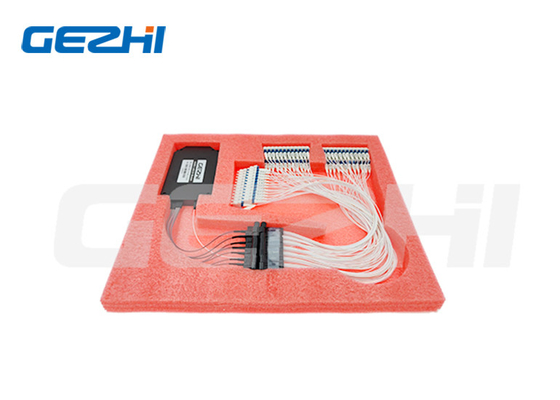

80 kênh DWDM Gaussion AAWG Mux / Demux module cho Trung tâm dữ liệu
Gaussion AAWG Mux / Demux mô-đun 80CH DWDM mô-đun
GEZHI Gaussion AAWG mux / demux dựa trên silic trên công nghệ silic, được thiết kế cho các ứng dụng cách cách kênh ITU mà không cần điện.Mô-đun AAWG DWDM này hoạt động ở tần số 50GHz khoảng cách ITU Grid DWDM tổng số 80 kênhChi phí thấp và hiệu suất cao làm cho nó trở thành giải pháp lý tưởng cho các ứng dụng DWDM đường sắt và đường dài.Các 96CH 50Ghz AAWG DWDM có thể được sử dụng để thay thế các sản phẩm DWDM TFF truyền thống (phân filter phim mỏng) cho các trường hợp không có nguồn cung cấp.
Đặc điểm & Ứng dụng củaMô-đun DWDM AAWG
|
Đặc điểm Cách ly kênh cao
|
Ứng dụng Mạng lưới tàu điện ngầm
|
Thông số kỹ thuật củaMô-đun DWDM AAWG
| Parameter | Đơn vị | Mô-đun AAWG | ||||||||||
| Kênh | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Khoảng cách kênh | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Loại chip | -- | Loại Gauss | Loại đầu phẳng | |||||||||
| 1dB băng thông kênh | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| 3dB băng thông kênh | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| Mất tích nhập | dB | <4.5 | <4.5 | <4.5 | < 6.5 | < 6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| Tiếng qua bên cạnh | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| Không tiếp cận Crosstalk | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| Total Crosstalk | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| Lợi nhuận mất mát | dB | >40 | ||||||||||
| Ripple | dB | <0.7 | ||||||||||
| PDL | dB | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| Phân tán màu sắc | Ps/nm | ±20 | ||||||||||
| Nhiệt độ hoạt động | °C | -5~+65 | ||||||||||
| Nhiệt độ lưu trữ | °C | -40~+85 | ||||||||||
Thông tin đặt hàng của AAWG DWDM Module
| AAWG | Kênh | Cấu hình | Loại AWG | Gói | COM Fiber Length |
Dải băng/Fan-out Chiều dài sợi |
Bộ kết nối |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Xác định |
S = Sợi đơn D = Sợi kép
|
F=bầu phẳng G=Gaussian |
B=hộp kim loại R=19 ¢1U Rackmount S=Xác định |
05=0,5m 10=1,0m S=Xác định |
0505 = 0,5m/0,5m 1010 = 1.0m/1.0m |
00=không có LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Xác định |
Kích thước gói hộp kim loại
|
|
