| Brand Name: | GEZHI |
| Số mẫu: | GZ-1x4S100X |
Mô tả sản phẩm:

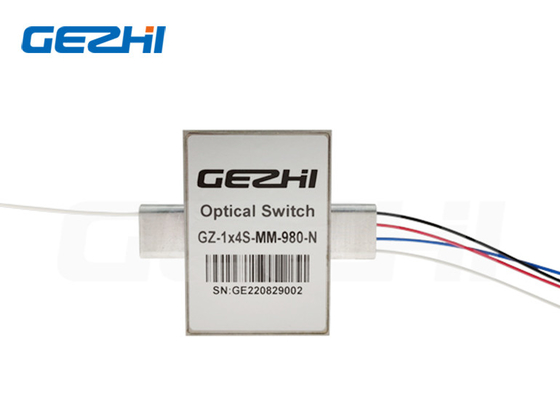

1x4S 105/125um fiber Optical Switch cho Fiber Sensor
Chuyển đổi quang học 1x4S
Chuyển đổi quang học 1x4S này từ GEZHI Photonics sử dụng sợi lõi lớn 105/125um. Nó hỗ trợ 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm hoặc bước sóng tùy chỉnh.Các 105/125um sợi 1x4 Optical Switch là với mất tích chèn thấp, Sự ổn định cao và độ tin cậy và High Cross talk. Được sử dụng rộng rãi trong y tế, cảm biến sợi, nghiên cứu, laser và hàng không vũ trụ vv
Đặc điểm
◆ Mất khả năng thâm nhập thấp
◆Khai độc kênh cao
◆Còn ổn định, đáng tin cậy
◆Thiết bị khóa hoặc không khóa
Các thông số kỹ thuật
|
Các thông số |
GZ-1x4S | |
| Độ dài sóng hoạt động | nm | 780, 980, 1060, 1310,1550 vv |
| Mất tích nhập | dB | ≤1.5 |
| Mất phụ thuộc độ dài sóng | dB | ≤0.40 |
| Mất phụ thuộc phân cực | dB | ≤0.05 |
| Mất phụ thuộc vào nhiệt độ | dB | ≤0.20 |
| Lợi nhuận mất mát | dB | SM≥50 MM≥30 |
| Cross Talk | dB | SM≥55 MM≥35 |
| Chuyển đổi thời gian | ms | ≤ 8 |
| Khả năng lặp lại | dB | ≤ ± 0.02 |
| Độ bền | thời gian | ≥107 |
| Điện áp hoạt động | V | 3 hay 5 |
| Loại chuyển đổi | Không khóa/Khóa | |
| Nhiệt độ hoạt động | °C | -20~+70 |
| Nhiệt độ lưu trữ | °C | -40~+85 |
| Năng lượng quang học | mw | 500, 1000, 2000, 5000, 10000 vv |
| Cấu trúc | mm | 52.7.0L × 37.2W × 10.0H |
Đường quang
Cấu trúc
Thông tin đặt hàng
| GZ | Chế độ | Độ dài sóng | Loại điện áp | Mô hình kiểm soát | Năng lượng làm việc | Loại sợi | Chiều kính sợi | Chiều dài sợi | Bộ kết nối |
| 1x4S |
S=SM M=MM |
780=780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 980=980nm 1060=1060nm S=Xác định |
3=3V 5=5V |
L = Chốt N = Không khóa |
N=500mw 1=1W 2=2W 5=5W 10=10W S=Xác định |
5=50/125 6=62,5/125 9=9/125 1=105/125 S=Xác định |
25=250um 90=900um 20=2,0mm S=Xác định |
05=0,5m 10=1,0m S=Xác định |
00 = Không có FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=Xác định |
Câu hỏi thường gặp
Băng hình
|
|
