| Brand Name: | GEZHI |
| Số mẫu: | GZ-FWDM |
Mô tả sản phẩm:

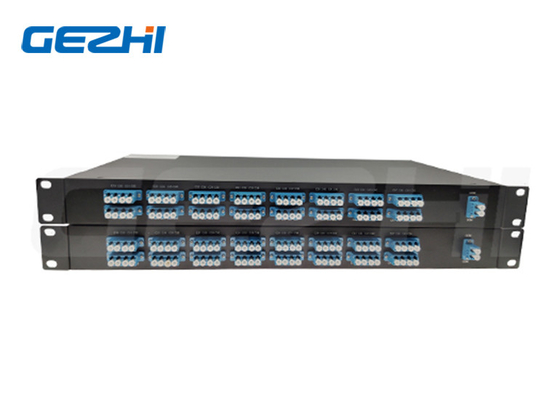

Multi-channel 40CH Filter DWDM Mux Demux Multiplexer với 1RU 19 "rackmount
DWDM 40CH với giao diện adapter quang học LC / UPC. Đứng độc lập 1RU 19 "rack đóng gói Mux + Demux bên trong. kênh ITU 21-59.Bộ lọc 1x40 DWDM Mux Demux là một sản phẩm độc lập 40 kênh trong một khung 1RU nhỏ gọn có khả năng phân phối đa chiều sóng (DWDM) và phân phối đa chiềuVới tỷ lệ tín hiệu-tơ dày đặc của nó, 40CH Filter DWDM mux demux là lý tưởng cho vận chuyển đường dài của tín hiệu quang.Sử dụng nó để multiplex và vận chuyển một số lượng lớn các tín hiệu của các định dạng khác nhau trên tất cả các sợi kép.
Đặc điểm
◆Khai độc kênh cao
◆Dựa trên bộ lọc phim mỏng
◆Sự mất mát phụ thuộc vào phân cực thấp
◆Khả năng đa và tách đa trong một khung hình
Ứng dụng
◆ Hệ thống WDM mật độ
◆ Truy cập / Mạng doanh nghiệp
◆CATV Fiber Optic Links
◆Métro
Các thông số kỹ thuật
| Parameter | Thông số kỹ thuật | Đơn vị | Lời bình luận | ||
| Khoảng phút | Tối đa | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 48 | 32,40. 44. 48 kênh có sẵn | |||
| Khoảng cách kênh | 100 | GHz | |||
| Dải băng thông tham chiếu | - 12.5 | 12.5 | GHz | ||
| Độ chính xác bước sóng | -50 | 50 | pm | Đối với mạng lưới ITU | |
| 1dB băng thông |
0.2 ((G) 0.4 ((F) |
nm |
Loại vòm hoặc loại vòm phẳng
|
||
| 3dB băng thông |
0.4 ((G) 0,6 ((F) |
nm | |||
| I.L | 4.5 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| I.L. UNI. | 1 | dB | |||
| Ripple | 0.7 | dB | Sự thay đổi mất mát trong băng thông ITU | ||
| PDL | 0.5 | dB | Giá trị tối đa trong băng thông ITU | ||
| Tiếng qua bên cạnh | 25 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| Tiếng qua không liền kề | 30 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| Total Crosstalk | 22 | dB | Tiếng qua âm tích lũy của tất cả các kênh khác | ||
| Lợi nhuận mất mát | 40 | dB | |||
| Sức mạnh quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Chromatic Dispersion (CD) | - 20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
Hình vẽ cơ khí
Kích thước đóng gói là 120mm X 70mm X 10mm cho Mux / Demux.
