| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-1x1-13/15AA |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

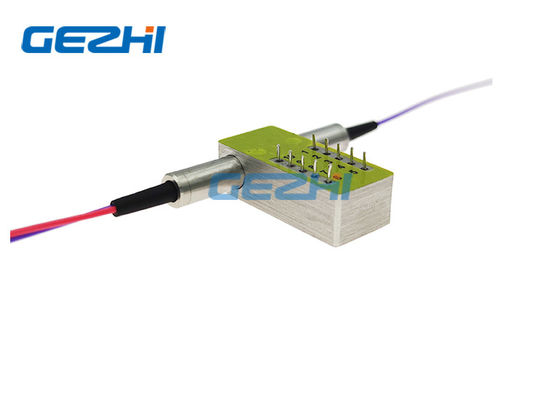

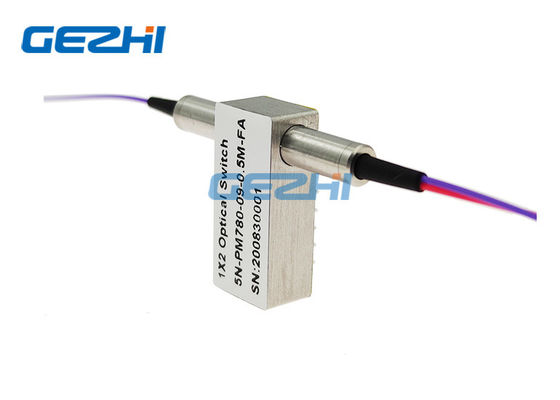

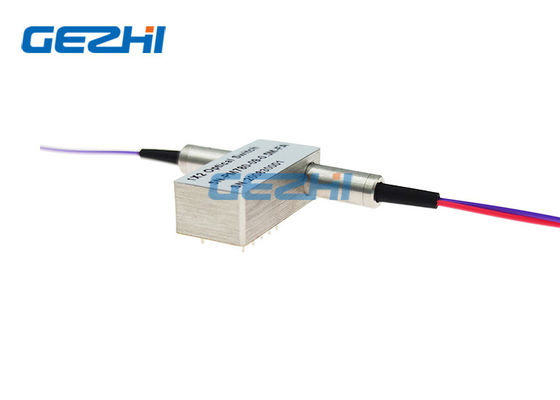

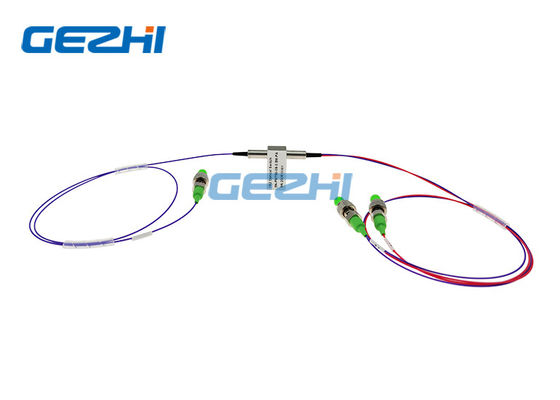

1 * 2 850/1260nm Mô-đun chuyển đổi quang sợi cơ học
Chuyển đổi quang học 1x2
Chuyển đổi quang này cấu hình bởi 1x2 loại với ba sợi và hai trạng thái màkết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến một sợi đầu ra được chọn.Điều này là sử dụng một cấu hình độc quyền opto-mechanical và kích hoạt thông qua một tín hiệu điều khiển điện. GEZHI 1x2 cơ Fiber Optical Switch cung cấp độ tin cậy cực cao và tốc độ chuyển đổi nhanh cũng như hiệu suất hai chiều.Các chuyển đổi quang sợi cơ học 1x2 là giải pháp chuyển đổi thực sự cho các ứng dụng mạng quang học.
|
Đặc điểm Chốt an toàn thất bại
Chi phí thấp nhất
Sự biến dạng quang học thấp Đường quang không chứa epoxy
Độ tin cậy cao
|
Ứng dụng Chặn kênh Add/Drop có thể cấu hình
Giám sát hệ thống
Thiết bị đo
|
Thông số kỹ thuật
| Các thông số | Thông số kỹ thuật | Đơn vị |
| Độ dài sóng hoạt động | 1260 ~ 1620 ((SM) | nm |
| Mất tích nhập | ≤1.0 | dB |
| Mất phụ thuộc độ dài sóng | ≤0.25 | dB |
| Mất phụ thuộc phân cực | ≤0.05 | dB |
| Mất phụ thuộc vào nhiệt độ | ≤0.20 | dB |
| Lợi nhuận mất mát | SM≥50 | dB |
| Cross Talk | SM≥55 | dB |
| Chuyển đổi thời gian | ≤ 8 | ms |
| Khả năng lặp lại | ≤ ± 0.02 | dB |
| Độ bền | ≥ 107 | thời gian |
| Điện áp hoạt động | 3 hay 5 | V |
| Loại chuyển đổi | Không khóa/Khóa | |
| Nhiệt độ hoạt động | -20~+70 | °C |
| Nhiệt độ lưu trữ | -40~+85 | °C |
| Năng lượng quang học | ≤ 500 | mW |
| Cấu trúc | 27.0L × 12,5W × 8,4H | mm |
Đinh
| Loại | Đường quang | Động cơ điện | Cảm biến trạng thái | ||||||
| 1×2 | Pin 1 | Pin 5 | Pin 6 | Đinh 10 | Pin 2-3 | Pin 3-4 | Đinh 7-8 | Pin 8-9 | |
| Không khóa | CUT | -- | -- | -- | -- | Gắn lại. | Mở | Mở | Gắn lại. |
| P1-P2 | V+ | -- | -- | GND | Mở | Gắn lại. | Gắn lại. | Mở | |
| Chốt | CUT | -- | -- | GND | -- | Gắn lại. | Mở | Mở | Gắn lại. |
| P1-P2 | V+ | GND | -- | -- | Mở | Gắn lại. | Gắn lại. | Mở | |
Thông tin đặt hàng
GZ-1×2-13/15
| Chế độ | Độ dài sóng | Loại điện áp | Mô hình kiểm soát | Loại sợi | Chiều kính sợi | Chiều dài sợi | Bộ kết nối |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X= Các sản phẩm khác |
3=3V 5=5V |
L = Chốt N = Không khóa |
5=50/125 6=62,5/125 9=9/125 X= Các sản phẩm khác |
25=250um 90=900um 20=2,0mm 30=3,0mm X= Các sản phẩm khác |
1=1m 2=1,5m X= Các sản phẩm khác |
0=Không có X= Các sản phẩm khác |
Xem các sản phẩm tương tự
Hàng hải
Câu hỏi thường gặp
Q1:Tôi có thể có một đơn đặt hàng mẫu? MOQ của bạn là bao nhiêu?
