Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại sợi: | SM, 9/125 | loại trình kết nối: | FC/APC |
|---|---|---|---|
| TDL: | ≤0,25dB | PĐL: | .050,05dB |
| WDL: | ≤0,25dB | Dải bước sóng: | 1260~1650nm |
| Điểm nổi bật: | Chuyển đổi quang sợi ổn định cao,19 inch 2U Fiber Optical Switch,Chuyển đổi quang sợi 1260 ~ 1650nm |
||
Mô tả sản phẩm

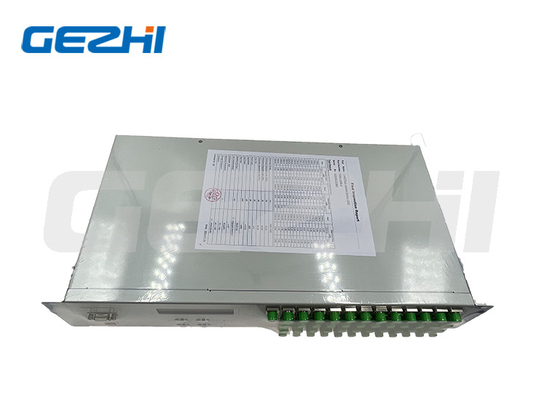

FSW 1x48 Fiber Optical Switch 19 inch 2U Rackmount 1260~1650nm Chế độ đơn
Chuyển mạch quang gắn trên kệ 1x48 là một loại thiết bị điều khiển đường quang có chức năng điều khiển và chuyển mạch đường quang. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
Đặc điểm
1.SerialNet, độ tin cậy cao, ổn định cao
2.LED màn hình màn hình hình ảnh màn hình, thuận tiện vận hành
3.RS232 Kiểm soát và Quản lý từ xa RJ45 Ethernet
4.Canal và khoảng thời gian quét tự động có thể được thiết lập
5.Tín hiệu truyền thông minh bạch.
Ứng dụng
1.FITL
2. Hệ thống duy trì
3- Phép đo tự động
4.Mạng lưới quang học giám sát từ xa
Chỉ số kỹ thuật
| Parameter | Đơn vị | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Phạm vi bước sóng | nm | 1260 ~ 1650 hoặc tùy chỉnh | |||||||
| Kiểm tra bước sóng | nm | 1310/1550 hoặc tùy chỉnh | |||||||
| Mất tích nhập (tối đa) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Lợi nhuận mất mát | dB | SM ≥ 50 | |||||||
| Crosstalk | dB | ≤ 70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Khả năng lặp lại | dB | ≤0.02 | |||||||
| Thời gian chuyển đổi | ms | ≤10 (Khu vực liền kề) | |||||||
| Năng lượng quang học | mW | ≤ 500 | |||||||
| Loại sợi | Ừm. | 9/125 | |||||||
| Bộ kết nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh | |||||||
| Cổng giám sát | / | RJ45 & RS232 hoặc tùy chỉnh | |||||||
| Nguồn cung cấp điện làm việc (công cắm) | V | AC:220V (50/60Hz) hoặc DC:36V~72V | |||||||
| Nhiệt độ hoạt động | °C | -10~+60 | |||||||
| Nhiệt độ lưu trữ | °C | -40~+85 | |||||||
| Cầm rack kích thước | mm | Tùy chỉnh 1U L483XW230XH44.5 (Tối đa 16 kênh) có sẵn. | |||||||
|
Tùy chỉnh 2U L483XW230XH89 (Tối đa 36 kênh) có sẵn. Tùy chỉnh 2U L483XW350XH89 (Tối đa 64 kênh) có sẵn. |
|||||||||
| 3U L483XW350XH133.5 (Tối đa 128 kênh) tùy chỉnh có sẵn. | |||||||||
| Tùy chỉnh 4U L483XW350XH178 (Tối đa 256 kênh) có sẵn. | |||||||||
Sơ đồ bảng điều khiển

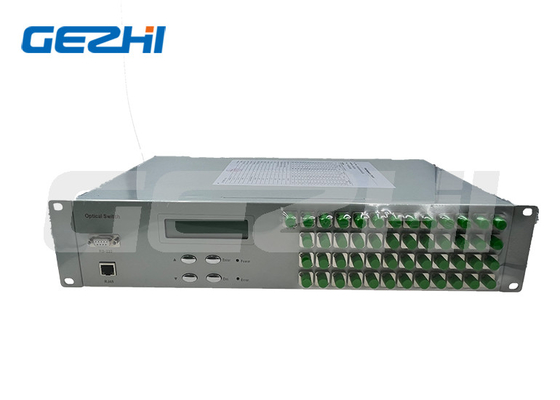

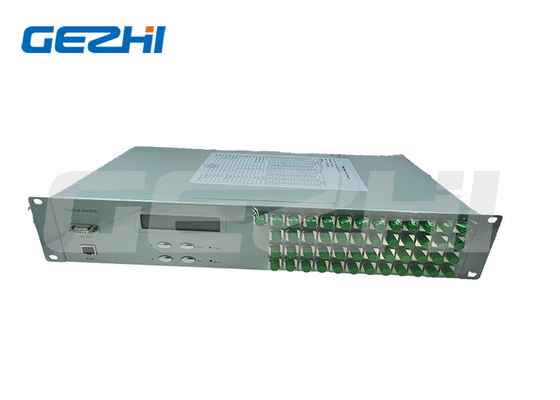

Bảng phía trước
1xN≤16 Chuyển đổi quang 19 ∞1U
1xN≤36 Optical Switch 19?? 2U Rack mount

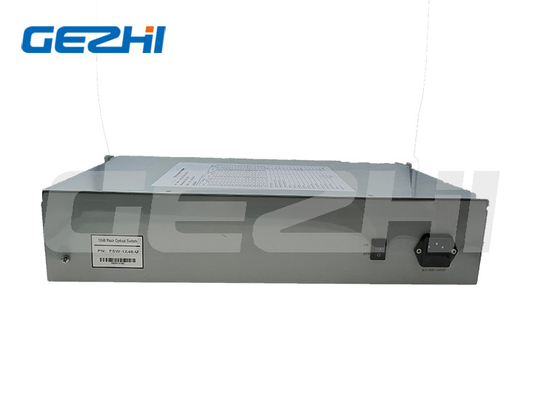

Bảng phía sau
Thông tin đặt hàng
OSW-XxX-X-XX-X-XX-XX-XX-XX-XX
| OSW | Chế độ | Độ dài sóng | Gói | Loại sợi | Cung cấp điện | Bộ kết nối |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Speciity |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Xác định |
1U = 1U Rackmount 2U = 2U Rackmount 3U = 3U Rackmount 4U = 4U Rackmount S=Xác định |
M5=50/125 M6 = 62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Xác định |
AC = 85 ~ 265V đơn +DC36 ~ 75V |
00 = Không có FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Xác định |
