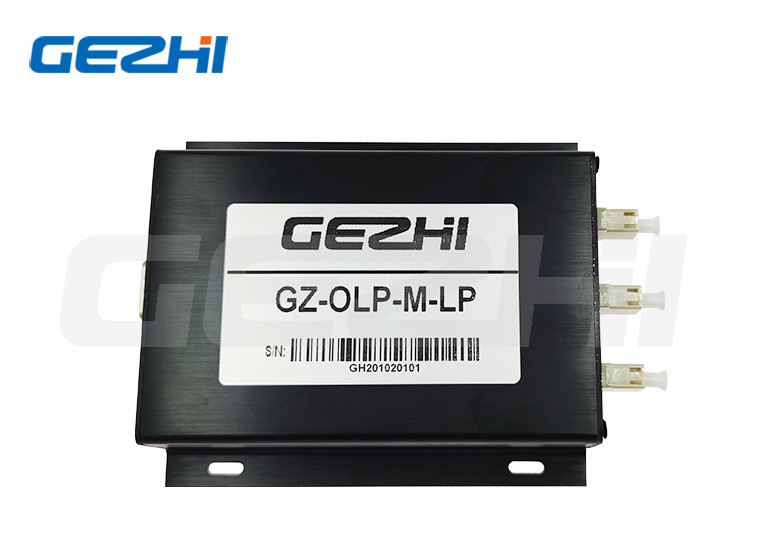

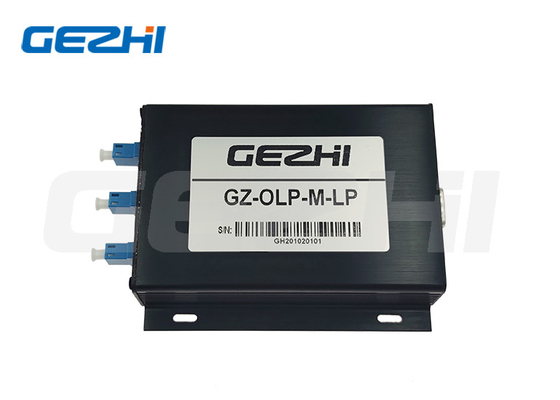

1260 ~ 1650nm Optical Line Protection Module, RS-232 cổng hàng loạt, LC / UPC

Tổng quan

Mô-đun bảo vệ sợi quang GZ-OLP-M-LP là mô-đun chuyển đổi đường ánh sáng tự động lỗi sợi quang chính và chờ, mô-đun giám sát sợi chính và chờ cùng một lúc,khi tín hiệu năng lượng sợi quang chính thấp hơn giá trị thiết lập và tín hiệu sợi quang chờ là bình thường, mô-đun tự động chuyển đường dẫn quang sang sợi quang chờ;Khi tín hiệu năng lượng fibe quang chờ thấp hơn giá trị đặt và tín hiệu sợi quang chính là bình thường,Mô-đun tự động chuyển đổi đường quang đến sợi quang chính;Mô-đun hỗ trợ giao tiếp cổng hàng loạt RS - 232, có thể được thiết lập bằng thỏa thuận hoặc thông tin module truy vấn.

Các loại sắt
•Rất ít mất tích chèn kênh và ổn định cao
• Kiểm tra thời gian thực của kích thước điện quang quang quang chính và standby.

•Tự động chuyển đổi chính / dự phòng bằng sợi quang.

•Hỗ trợ liên lạc cổng hàng loạt RS-232

Sơ đồ sơ đồ

Thông số kỹ thuật

Mô tả bảng

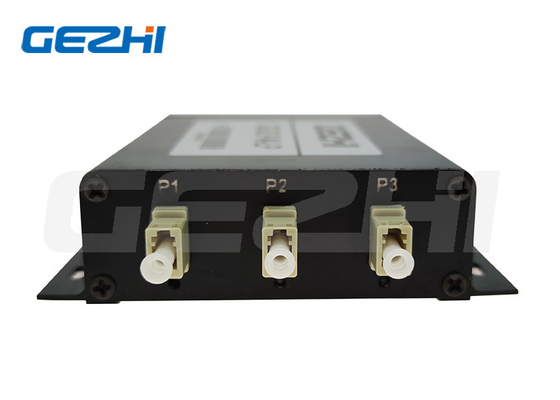

Kết nối 1: kết nối sợi quang (cổng chung)
Kết nối 2: kết nối sợi quang (sợi chính)
Kết nối 3: kết nối sợi quang (sợi chờ)
Đèn chỉ số 1: Khi đèn chỉ số màu xanh lá cây, mô-đun hoạt động như sợi quang chính; khi màu đỏ, mô-đun hoạt động như sợi quang dự phòng.
Đèn chỉ số 2: Khi đèn chỉ số màu xanh lá cây, tín hiệu sợi chính là bình thường; khi nó màu đỏ, tín hiệu sợi chính là không phù hợp
Đèn chỉ số 3: Khi đèn chỉ số màu xanh lá cây, tín hiệu sợi chờ là bình thường; khi màu đỏ, tín hiệu sợi chờ không hoạt động

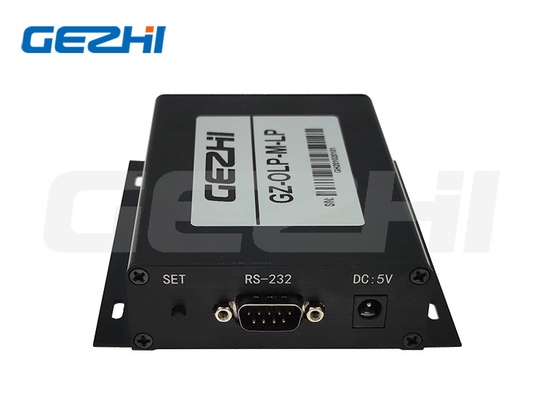

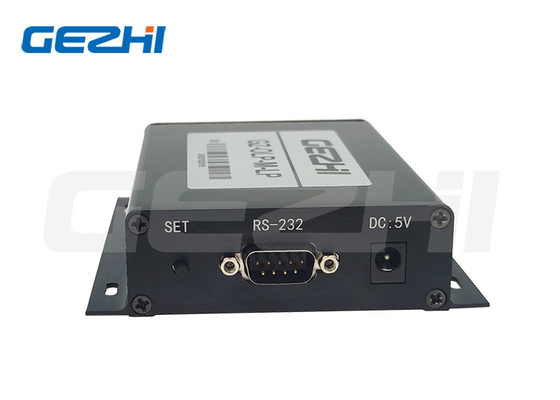

SET:Chìa khóa được sử dụng để chuyển đổi giữa sợi chính và sợi dự phòng
RS-232: Giao diện liên lạc hàng loạt;
Điện:Giao diện điện ((5V/500mA)

Cài đặt mặc định
•RS-232:Baud rate:9600; Bit dữ liệu:8 bit; Stop bit: 1 bit; Parity bit:NONE; • Optical Power Switching Value: -35dBm
SET: Cho phép cài đặt

Định nghĩa chân RS-232
