| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-2x2A |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |
Mô-đun chuyển đổi quang cơ học cơ chế chéo / thanh 2x2
Công tắc quang 2x2 của GEZHI Photonics Co., Ltd là công tắc thanh chéo.Nó có hai x hai (2x2) cổng.Công tắc thay đổi kết nối của các cổng tín hiệu quang giữa trạng thái chéo và thanh đồng thời.Thiết bị này có ứng dụng rộng rãi trong OADM có thể định cấu hình, mạng quang khu vực đô thị hoặc trong thiết bị kiểm tra / giám sát.
Có thể cung cấp Bộ chuyển mạch quang chéo / thanh 2x2 với sợi đơn mode (9/125 micron) hoặc sợi đa mode.Có các loại chốt hoặc không chốt.Công tắc này có suy hao chèn thấp, cách ly kênh cao, dải bước sóng rộng.
Đặc trưng
Các ứng dụng
Sự chỉ rõ
|
Thông số
|
GZ-FSW-2 × 2A | ||
| Dải bước sóng | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Bước sóng hoạt động | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất đoạn chèn | dB | Typ: 0,8 Tối đa: 1,2 | Typ: 0,7 Tối đa: 1,0 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Xuyên âm | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Độ lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển đổi thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ～ + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ～ + 85 | |
| Kích thước | mm | (L) 55.0 × (W) 30.0 × (H) 12.8 tùy chỉnh có sẵn. | |
Tuyến quang học
Thông tin đặt hàng
GZ-FSW-2 × 2A-X-xx-xxx-xx-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |

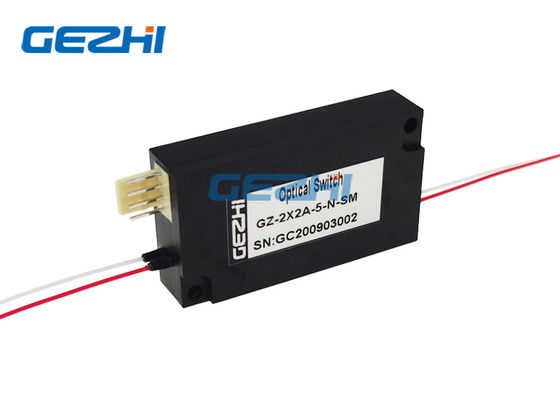

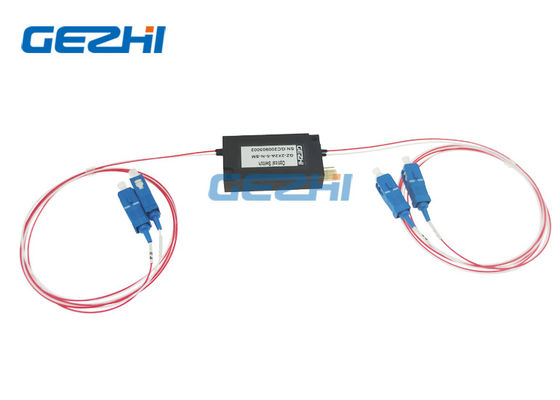

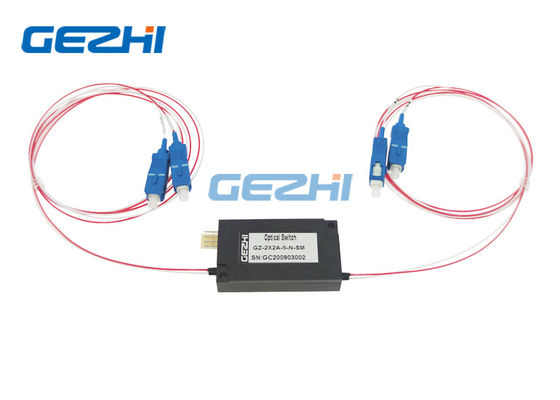

Hình ảnh mô-đun chuyển mạch quang chéo / thanh 2x2
Băng hình
|
|
