| Brand Name: | GEZHI or OEM |
| Số mẫu: | PM hợp nhất WDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

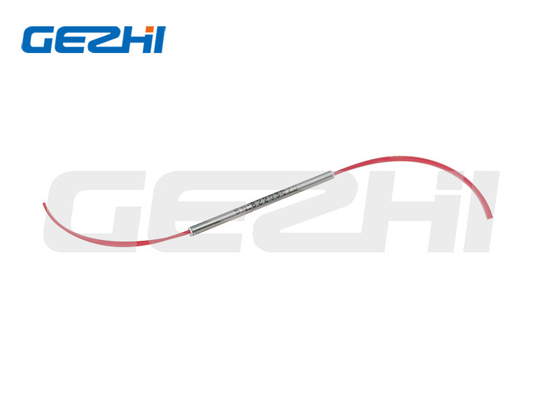

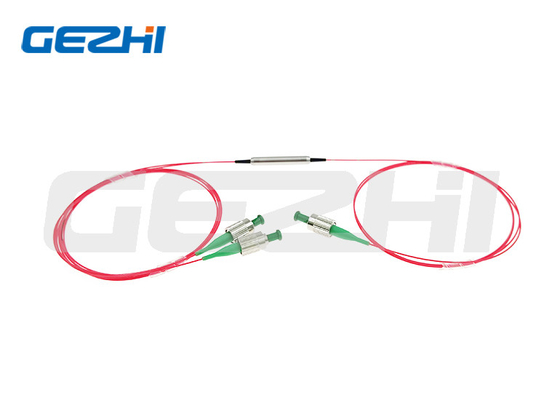

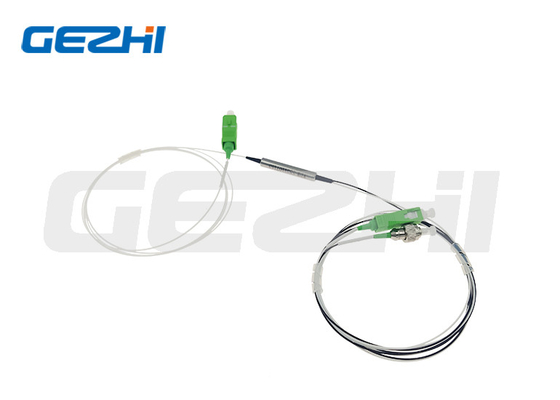

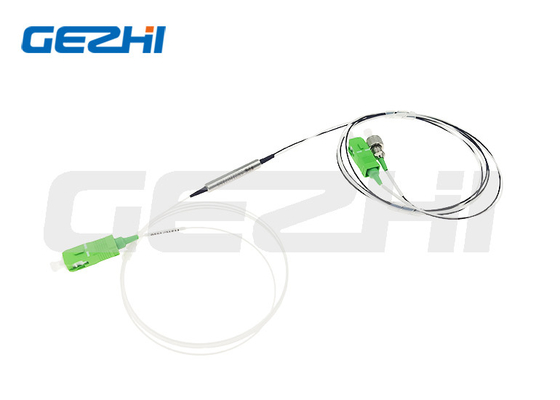

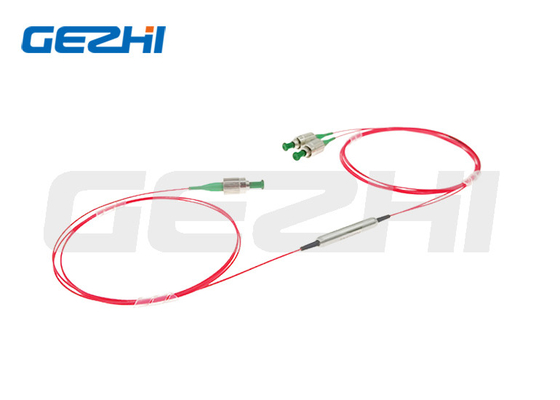

Duy trì phân cực 980/1550nm WDM hợp nhất cho cảm biến sợi quang
Tổng quan về sản phẩm
Gezhi Photonics sử dụng kỹ thuật hợp nhất độc đáo và sợi quang duy trì phân cực để xây dựng WDM duy trì phân cực 980/1550nm duy trì hợp nhất.Nó có tính năng suy hao quá mức thấp, kích thước nhỏ và tỷ lệ tuyệt chủng phân cực cao.WDM hợp nhất PM được sử dụng rộng rãi cho laser sợi quang, cảm biến quang học và con quay quang học.
Sản phẩm này cũng có thể được sử dụng để ghép các bước sóng khác.Bao gồm 980/1030 nm (ứng dụng laser xung) và 1064/1550 nm (bơm Erbium-Ytterbium).Có sẵn khả năng xử lý công suất thấp (300mW, 500mW) và công suất cao (20W).Chúng rất lý tưởng cho việc duy trì phân cực các bộ khuếch đại sợi quang, laser sợi quang và các ứng dụng thiết bị và hệ thống truyền thông tốc độ cao.
Ứng dụng
dụng cụ kiểm tra
Giao tiếp mạch lạc
EDFA
cảm biến sợi quang
Tính năng
Tỷ lệ tuyệt chủng cao
Cách ly cao
Mất chèn thấp
Độ ổn định và độ tin cậy cao
Thông số kỹ thuật sản phẩm
| Tham số | Đơn vị | Giá trị | |||||
| Kiểu | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Băng thông hoạt động | bước sóng | ±15 | |||||
| tối đa.Mất chèn ở 23 ℃ | Cổng tín hiệu | dB | 1.0 | 0,8 | 0,7 | 0,7 | 1.2 |
| Cổng bơm | dB | 1.0 | 0,8 | 0,7 | 0,7 | 1.2 | |
| tối thiểuTỷ lệ tuyệt chủng ở 23oC | dB | 18 | 18 | 20 | 20 | 15 | |
| tối thiểuCách ly ở 23℃ | dB | 10 | 13 | 18 | 18 | 13 | |
| Kích thước gói hàng | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| tối thiểuđịnh hướng | dB | 50 | |||||
| tối thiểuMất mát trở lại ở 23 ℃ | dB | 50 | |||||
| tối đa.Công suất quang (CW) | W | 3 | |||||
| Loại sợi | - | Sợi gấu trúc PM | |||||
| Nhiệt độ hoạt động | ℃ | -5~+75 | |||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | |||||
Với đầu nối, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB.
Phím kết nối được căn chỉnh với trục chậm.
kích thước
Thông tin đặt hàng
| PMFUWDM-1111-2-333-45-6-777-8899 ( Loại 1x2) / PMFUWDM-1111-2-333-45-6-7777-8899 ( Loại 2x2) | ||
| 1111 - Bước sóng: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Đã chỉ định | |
| 2 - Loại: | 3=1x2, 4=2x2 | |
| 333 - Loại sợi: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Đã chỉ định | |
| 4 - Kích thước gói hàng: | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Đã chỉ định | |
| 5 - Kiểu đuôi sam: | 0=sợi trần, 1=900μm ống rời | |
| 6 - Chiều dài sợi quang: | 0,8=0,8m, 1,0=1m, S=Quy định | |
| 7777 - Loại đầu nối: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định | |
| 88 - Công suất trung bình: | 00=500mW, 01=1W, 03=3W, SS=Đã chỉ định | |
| 99 - Công Suất Đỉnh: | 00=Sóng liên tục, 01=1kW, 10=10kW, SS=Đã chỉ định | |
|
|
| Brand Name: | GEZHI or OEM |
| Số mẫu: | PM hợp nhất WDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |

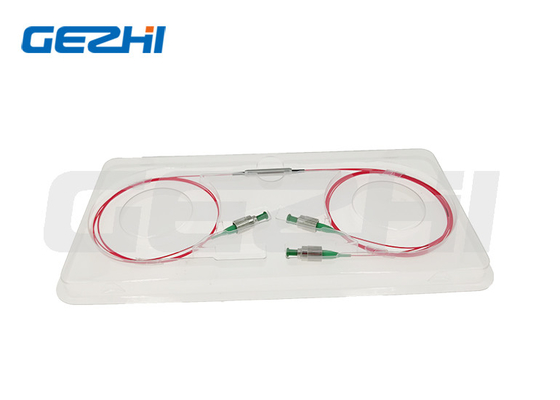

| Chi tiết bao bì: | Hộp giấy |
