| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | PM hợp nhất WDM |
| MOQ: | 1 cái |
| giá bán: | US$288-US$988 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

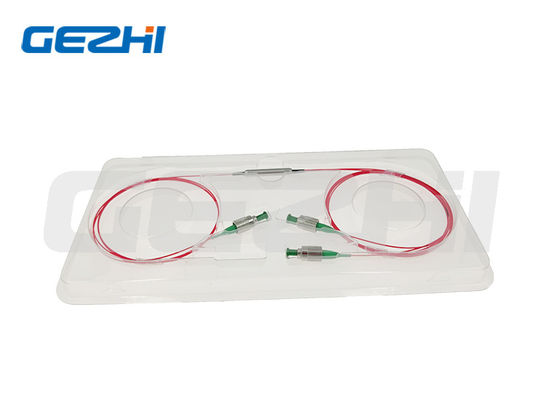

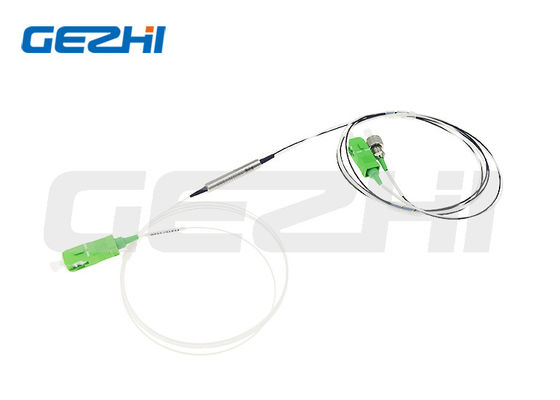

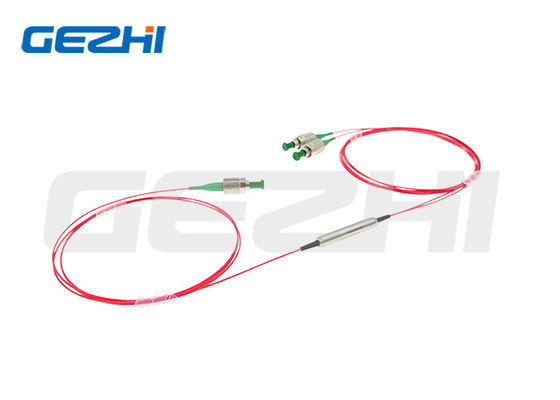

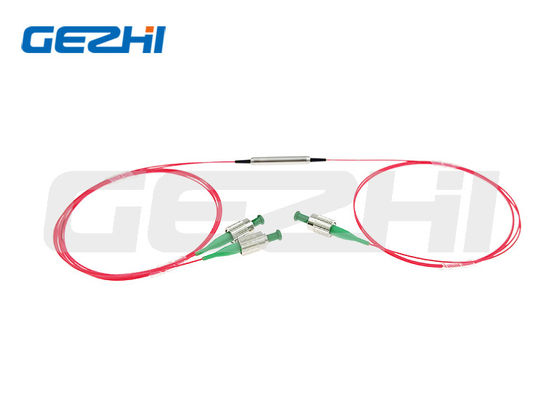

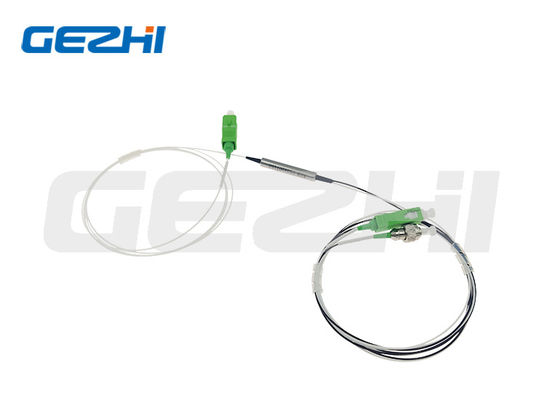

Gezhi Photonics sử dụng kỹ thuật hàn độc đáo và sợi quang duy trì phân cực để sản xuất bộ ghép kênh phân chia theo bước sóng (WDM) Fused duy trì phân cực 980/1550nm. Sản phẩm này có đặc điểm suy hao dư thấp, kích thước nhỏ gọn và tỷ lệ triệt tiêu phân cực cao. WDM Fused PM được sử dụng rộng rãi trong laser sợi quang, cảm biến quang và con quay hồi chuyển quang.
Sản phẩm này cũng có thể được cấu hình để ghép kênh các bước sóng khác, bao gồm 980/1030 nm (cho các ứng dụng laser xung) và 1064/1550 nm (cho bơm Erbium-Ytterbium). Có sẵn các phiên bản chịu công suất thấp (300mW, 500mW) và công suất cao (20W). Các thành phần này lý tưởng cho bộ khuếch đại sợi quang duy trì phân cực, laser sợi quang, hệ thống truyền thông tốc độ cao và các ứng dụng thiết bị đo đạc.
| Thông số | Đơn vị | Giá trị | |
|---|---|---|---|
| Loại | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Băng thông hoạt động | nm | ±15 | |
| Suy hao chèn tối đa ở 23℃ | Cổng tín hiệu | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 |
| Cổng bơm | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 | |
| Tỷ lệ triệt tiêu tối thiểu ở 23℃ | dB | 18 | 18 | 20 | 20 | 15 | |
| Độ cách ly tối thiểu ở 23℃ | dB | 10 | 13 | 18 | 18 | 13 | |
| Kích thước đóng gói | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Định hướng tối thiểu | dB | 50 | |
| Suy hao phản xạ tối thiểu ở 23℃ | dB | 50 | |
| Công suất quang tối đa (CW) | W | 3 | |
| Loại sợi quang | - | Sợi quang PM Panda | |
| Nhiệt độ hoạt động | ℃ | -5~+75 | |
| Nhiệt độ lưu trữ | ℃ | -40~+85 |
Với đầu nối, IL tăng 0.3dB, RL giảm 5dB và ER giảm 2dB.
Khóa đầu nối được căn chỉnh theo trục chậm.
| Phân đoạn mã | Mô tả |
|---|---|
| 1111 - Bước sóng | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Đã chỉ định |
| 2 - Loại | 3=1x2, 4=2x2 |
| 333 - Loại sợi quang | 001=PM1550, 003=PM980, 045=PM1950, SSS=Đã chỉ định |
| 4 - Kích thước đóng gói | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Đã chỉ định |
| 5 - Loại dây nối | 0=sợi quang trần, 1=ống lỏng 900μm |
| 6 - Chiều dài sợi quang | 0.8=0.8m, 1.0=1m, S=Đã chỉ định |
| 7777 - Loại đầu nối | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không có, S=Đã chỉ định |
| 88 - Công suất trung bình | 00=500mW, 01=1W, 03=3W, SS=Đã chỉ định |
| 99 - Công suất đỉnh | 00=Liên tục, 01=1kW, 10=10kW, SS=Đã chỉ định |
|
|
