| Brand Name: | GEZHI or OEM |
| Số mẫu: | Máy cách ly PM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây |
Tổng quan về sản phẩm PMcách ly
Cách ly cao Phân cực 1064-2050nm Duy trì bộ lọc lsolator & Tap & Bandpass

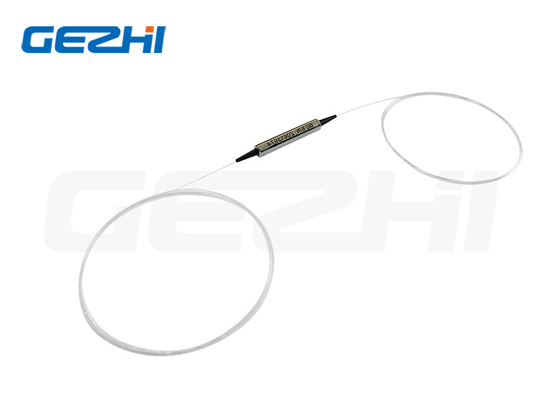

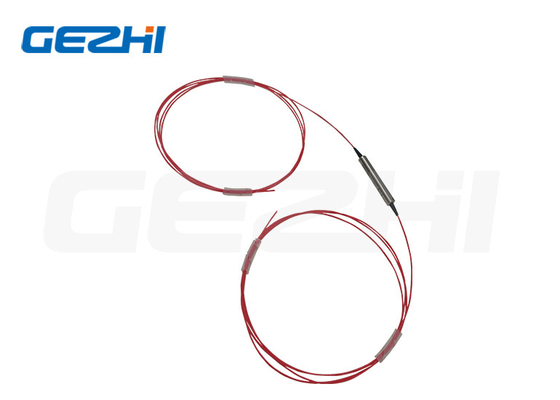

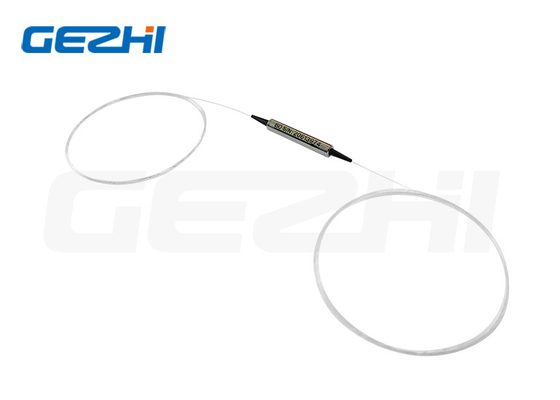

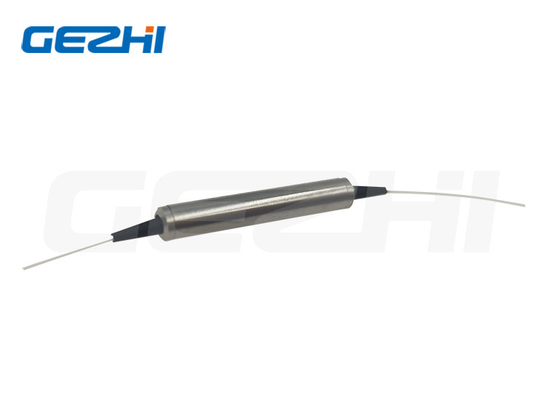

Bộ cách ly duy trì phân cực
GEZHI Bộ cách ly duy trì phân cực là thiết bị vi quang được chế tạo bằng sợi PM panda.Bộ cách ly PM có suy hao chèn thấp, khả năng cách ly cao, tỷ lệ tuyệt chủng cao, độ tin cậy và ổn định cao.Thiết bị dẫn hướng ánh sáng quang học theo một hướng và loại bỏ phản xạ ngược và tán xạ ngược theo hướng ngược lại.Thiết bị có thể được chế tạo bằng sợi trần hoặc cáp áo khoác 900um.
Tính năng & Ứng dụng của PMcách ly
Đặc trưng:
Mất chèn thấp
Mất lợi nhuận cao
Tỷ lệ tuyệt chủng cao
Cách ly cao
Các ứng dụng:
EDFA
Bơm Laser
Cắt quang học
Nghiên cứu
thông số kỹ thuật củaBUỔI CHIỀUcách ly
| Tham số | Đơn vị | Giá trị | |||||
| Sân khấu | - | Đơn | Hai | Đơn | Hai | Đơn | Hai |
| Bước sóng tín hiệu | bước sóng | 1064±5 | 1550±15 | 2000 ± 15 | |||
| tối thiểuCách ly tín hiệu, λc,±15 ở 23℃ (Đầu ra tới Đầu vào) | dB |
18
|
30 | 28 | 45 | 28 | 45 |
| tối đa.Tổn thất quá mức, λc,ở 23℃ (Đầu vào đến Đầu ra) | dB |
1,5
|
1.7 | 1.2 | 1.4 | 2,5 | 3,5 |
| tối thiểuTỷ lệ tuyệt chủng ở 23oC | dB | 20 | 20 | 18 | |||
| Tỷ lệ nhấn | % | 1±0,2%, 2±0,4%, 5±1%, 10±2% | |||||
| tối thiểuVượt qua băng thông (@-0,5dB) | bước sóng |
2, 5, 8, 15 hoặc Chỉ định số 8 10 chỉ định
|
|||||
| tối đa.Dừng băng thông (@-25dB) | bước sóng |
Theo quy định
|
|||||
| tối thiểumất mát trở lại | dB | 50 | |||||
| tối đa.Công suất quang (CW) | mW | 300 | |||||
| tối đa.Tải trọng kéo | N | 5 | |||||
| Nhiệt độ hoạt động | ℃ | -5~+50 | |||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | |||||
| Với đầu nối, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB. | |||||||
| Phím kết nối được căn chỉnh với trục chậm. | |||||||
Kích thước gói hàng
Thông tin đặt hàng củaBUỔI CHIỀUcách ly
| PMTIBPF-1111-2344-55-666-777-89-A-BCD | ||
| 1111 - Bước sóng: | 2000=2000nm, 1064=1064nm, 1550=1550nm, SSS=Đã chỉ định | |
| 2 - Trục công tác: | 1=Lựa chọn 1, 2=Lựa chọn 2, 3=Lựa chọn 3, 4=Lựa chọn 4, 5=Lựa chọn 5 | |
| 3 - Giai đoạn: | S=Giai đoạn lõi đơn, D=Giai đoạn lõi kép | |
| 44 - Vượt qua băng thông @-0,5dB: | 02=2nm, 05=5nm, 10=10nm, SS=Đã chỉ định | |
| 55 - Tỉ lệ vòi: | 01=1%, 02=2%,..., 50=50% | |
| 666 - Loại sợi vào & ra: | 001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Đã chỉ định | |
| 777 - Loại sợi cho Tap: | 001=PM1550, 002=PM1310, 003=PM980, 004=Hi1060, 008=SMF-28E | |
| 8 - Kích thước gói hàng: | 0=φ5,5x35mm, S=Đã chỉ định | |
| 9 - Kiểu bím tóc: | 0=sợi trần, 1=900μm ống rời | |
| A - Chiều dài sợi quang: | 0,8=0,8m, 1,0=1m, S=Quy định | |
| B - Loại đầu nối cho đầu vào: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định | |
| C - Loại đầu nối cho đầu ra: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định | |
| D - Loại đầu nối cho Tap: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định | |
Câu hỏi thường gặp
Q1:Tôi có thể đặt hàng mẫu không?MOQ của PM Isolator của bạn là bao nhiêu?
|
|
